Walzen und Rollen finden in vielen Bereichen der Industrie ihre Anwendung und werden dort zum Transport und zur Produktion von Waren eingesetzt. Von der Nudelherstellung in der Lebensmittelindustrie bis zum Formen von Blechen für die Automobilindustrie Walzen sind elementarer Bestandteil der Produktionstechnik. Wirbelstromsensoren werden dazu verwendet, um den Gleichlauf der Walzen zu kontrollieren und um Unebenheiten auf der Walze zu erkennen.

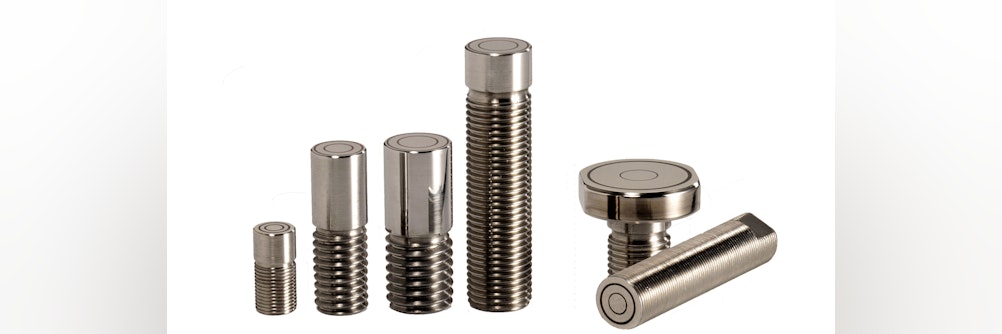

Wirbelstromsensoren sind berührungslose Wegmesssysteme, die mittels eines hochfrequenten Magnetfeldes Wirbelströme in elektrisch leitenden Materialien erzeugen. Der Sensor erfasst die dabei ausgelösten Änderung des Wechselstromwiderstandes des Schwingkreises, der sich in Abhängigkeit des Messobjektabstands ändert.

Das Wirbelstromprinzip ermöglich hierbei die Messung auf alle elektrisch leitenden Materialien wie Metalle. Besonders geeignet sind ferromagnetische Werkstoffe. Ein weiterer Vorteil dieses Messprinzips ist, dass die Messung nicht von Umwelteinflüssen wie Wasser, Öl oder Staub beeinflusst wird. Die Wirbelstromsensoren sind zudem verschleißfrei und bedürfen keiner speziellen Wartung.

Mit dem Wegmesssystem bestehend aus dem Sensorkopf WST und der Elektronik WAT können standardmäßig Messbereiche bis 4 mm mühelos erfasst werden. Dabei wird eine Linearität von bis zu 1 % und eine Auflösung von maximal 0,4 µm erreicht. Dank einer speziellen Temperaturkompensation wird zudem ein hoher Arbeitstemperaturbereich von -20 bis +125 °C und eine Temperaturstabilität von 0,02 %/K ermöglicht.

Da durch das Messprinzip eine zerstörungsfreie Materialcharakterisierung bzw. Materialprüfung durchgeführt werden kann, eignen sich Wirbelstromsensoren besonders für Prüf- und Fertigungstechnik.

Dichtungen unterscheiden sich hierbei häufig in Material, Farbe und Oberfläche. Dies ist eine hohe Herausforderung für messende Distanzsensoren. Hinzukommen erschwerende/problematische Umgebungsbedingungen in der Produktion, welche häufig von Verschmutzung durch Staub und Öl begleitet werden. Die Lage der Dichtungs-Membran wird an mehreren Stellen gleichzeitig kontrolliert, damit beim Zusammenfügen der Konstruktionselemente die notwendige Dichte gewährleistet wird.

Die zugrundeliegende Flexibilität von Dichtungen führt dazu, dass berührungslose Sensoren wie z. B. Lasersensoren für die sichere Messung ungeeignet sind. Neben den Schwierigkeiten der richtigen Lage- und Anwesenheitskontrolle aufgrund von Material und Umgebungsbedingungen, können wegen der Flexibilität der zu messenden Dichtungen Höhendifferenzen im Millimeterbereich entstehen.

Taktile Sensoren, wie digitale Messtaster, eignen sich besser für die Lage und Anwesenheitskontrolle von z. B. Dichtungsringen, da diese unabhängig von der Farbe und Material hochpräzise messen. Zusätzlich kann durch die berührende Messung zur korrekten Lage der Dichtung beigetragen werden. Die Dichtungsringe werden an mehreren Stellen durch die Messtaster geführt und somit der Flexibilität der Dichtungen entgegengearbeitet. Die Messtaster sind gegen Öl und Staub geschützt und tragen zur Prozesssicherheit in der Produktion bei.

Der digitale Messtaster GMR von WayCon wird nicht nur für die Lage- und Anwesenheitskontrolle eingesetzt, auch bei der Kontrolle von Toleranzen an Werkstücken finden Messtaster stetig Verwendung. Durch die kompakte Bauform lassen sich mehrere Messtaster hervorragend kombinieren, um Objekte an mehreren Stellen abzutasten. Das gängige inkrementale Ausgangssignal der Distanzsensor wird direkt in eine SPS eingespeist. Alternativ kann eine Auslesung der Messwerte mittels einer Positionsanzeige direkt vor Ort erfolgen.

Die hochpräzisen taktilen Sensoren der GMR Serie erreichen eine Nahbereichslinearität von bis zu 0,5 µm bei einer Auflösung von bis zu 0,1 µm. Bei einer Messlänge von bis zu 50 mm verfügen die Sensoren über ein kompaktes Gehäuse mit hoher Schutzklasse (IP67).

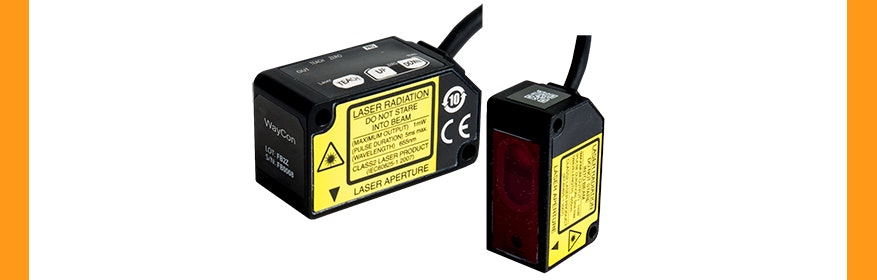

Laser Distanzsensoren (auch optoelektronische Sensoren) werden in vielen Bereichen der Industrie und Forschung eingesetzt, um Distanzen sicher und schnell zu messen. Dabei wird in der Regel das Verfahren der Triangulation, der Laufzeitmessung oder der Phasenverschiebung zur Distanzmessung verwendet. Jedes dieser Messverfahren bietet dabei unterschiedliche Vorteile und Nachteile.

Die WayCon Positionsmesstechnik GmbH bietet als Spezialist in der Distanzmessung und Präzisionsmessung für kundenspezifische Messapplikation alle Laser-Messverfahren an, damit der optimale Laser Distanzsensor ausgewählt wird.

Lasertriangulation

Beim Lasertriangulationsverfahren sendet der Emitter des Sensors einen kontinuierlichen Laserstrahl aus, der auf das Messobjekt trifft. Der Laserpunkt auf dem Messobjekt, welcher eine diffuse Lichtstreuung besitzt, wird anschließend vom Empfänger des Sensors erfasst. Die Entfernung zwischen Messgerät und Messobjekt wird anhand des Winkels zwischen dem ausgesandten und dem empfangenen diffusen Licht ermittelt. Vorteile des Lasertriangulationsverfahrens sind die hohe Messfrequenz und Genauigkeit, die bei diesem Verfahren erreicht werden können. Auf Grund des Aufbaus, der einen Emitter und einen separaten Empfänger erfordert, ist die Reichweite dieses Messverfahrens begrenzt. Bei steigender Entfernung des Messobjekts zum Sensor muss auch die Distanz zwischen Sender und Empfänger steigen, daher eignet sich das Triangulationsverfahren nur für kürzere Messbereiche.

Ein Beispiel für Sensoren zur Distanzmessung, die mit dem Triangulationsprinzip arbeiten, ist der Lasersensor LAW. Die LAW Serie zeichnet sich durch ihre hohe Messfrequenz von 30 kHz aus. Der hochpräzise Sensor misst bei einem Messbereich von 4 mm mit einer Linearität von 2 µm.

Laufzeitmessung

Bei der Laserlaufzeitmessung wird ein kurzer Lichtimpuls ausgesendet, der vom Messobjekt zum Sensor zurückgeworfen wird. Um eine sichere Reflektion zu erzielen, wird auf längeren Distanzen hierfür eine Reflektionsfolie eingesetzt. Dank der Konstanz der Lichtgeschwindigkeit kann die Entfernung zwischen Sensor und Messobjekt einfach anhand der Zeit zwischen Aussenden und Empfangen des Lichtimpulses berechnet werden. Da bei diesem Verfahren Sender und Empfänger dicht beieinander liegen können, ist es möglich größere Entfernungen als bei der Triangulation zu Messen. Durch die anspruchsvolle Zeitmessung, die bei dieser Methode verwendet wird, leiden jedoch Genauigkeit und Auflösung.

Mit einem Messbereich von bis zu 50 m bietet der Laserlaufzeitsensor LAV einen deutlich größeren Messbereich als Triangulationssensoren. Der Arbeitstemperaturbereich von -30 bis +55 °C ermöglicht es zudem, dass der Laserlaufzeitsensor LAV in Bereichen eingesetzt werden kann, in denen andere Lasersensoren keine Verwendung mehr finden können.

Phasenverschiebungsmessung

Das Messverfahren der Phasenverschiebung macht sich die Welleneigenschaften des Lichts zu nutze. Dabei wird die Phase des vom Messobjekt reflektierten Laserstrahls mit der des ausgesandten Laserstrahls verglichen. Anhand der Phasenverschiebung zwischen den beiden Laserstrahlen kann der Abstand zum Messobjekt äußerst präzise bestimmt werden. Ebenso wie Laufzeitsensoren erreichen Phasenverschiebungssensoren sehr hohe Messreichweiten, sind dabei jedoch deutlich präziser als Laufzeitsensoren. Aufgrund des aufwendigeren Auswerteverfahrens sind Laserdistanzsensoren, die mittels Phasenverschiebungsvergleich messen, jedoch deutlich langsamer.

Der Laserdistanzsensor LLD-150 misst nach diesem Verfahren. Dabei erreicht der Sensor beeindruckende Reichweiten bis 150 m und verfügt trotz der großen Distanz über eine Linearität von ±3 mm.

Messverfahren kombinieren

Da der Aufbau von Sender und Empfänger bei den Messverfahren der Laufzeitmessung und Phasenverschiebungsmessung ähnlich sind, lassen sich diese Verfahren und somit auch die Vorteile der Verfahren gut kombinieren. Laserdistanzsensoren der Serie LDI ermöglichen genau das. Die Sensoren erreichen mit einem Messbereich von 500 m größere Distanzen als alle anderen Sensoren ihrer Klasse. Dabei sind sie mit einer Linearität von bis zu ±1 mm und einer Messfrequenz von 50 Hz nicht nur äußerst präzise, sondern auch noch vergleichsweise schnell. Noch beeindruckender ist ihre Wiederholgenauigkeit von gerade einmal ±0,3 mm.

Um die volle Reichweite des Lasersensors LDI auszunutzen, wird am Messobjekt eine Reflexionsfolie angebracht, die einen hohen Reflexionsgrad bietet. Ist die volle Reichweite für die Applikation nicht erforderlich, kann auch auf andere Oberflächen gemessen werden, wodurch sich der Messbereich auf 100 m verringert. Dabei liefert der Lasersensor auch auf schwierigen Oberflächen eine sehr gute Performance. Selbst heiße Oberflächen, wie sie in der Stahlindustrie zu finden sind, stellen für den LDI kein Problem dar. Zusätzlich ermöglichen das kleine Gehäuse (140 mm x 78 mm x 48 mm) und die große Auswahl an Ausgangssignalen (0...20 mA, RS232, RS422, RS485, SSI, ProfiNet, EtherNet und EtherCAT) eine einfache Installation und Systemanbindung bei einer Vielzahl von Anwendungen. So kann zum Beispiel in der Füllstandmesstechnik ein Netzwerk aus Lasersensoren verwendet werden, um eine Oberfläche zu erfassen.

Seilzugsensoren in der mobilen Anwendung

Eine exakte Positionierung von z. B. Stützbeinen bei Kranwagen ist essentiell für die Sicherstellung der Unversehrtheit von Mensch und Maschine. Messsysteme in der Mobilhydraulik unterliegen sehr hohen Anforderungen aufgrund des Einsatzes unter schwierigsten Umgebungen.

Sensoren die in Baumaschinen eingesetzt werden, müssen zuverlässig, robust und unempfindlich sein. Sie werden hauptsächlich in mobilen Anwendungen zur Positionserfassung der Teleskopausleger und Stützausleger eingesetzt. Unabhängig von äußeren Einflüssen wie, Regen, Schnee, abrasive und adhäsive Stäube, Temperaturen unter -20 °C, Stein- und Holzschlag sollen sie zuverlässig den Positionswert wiedergeben.

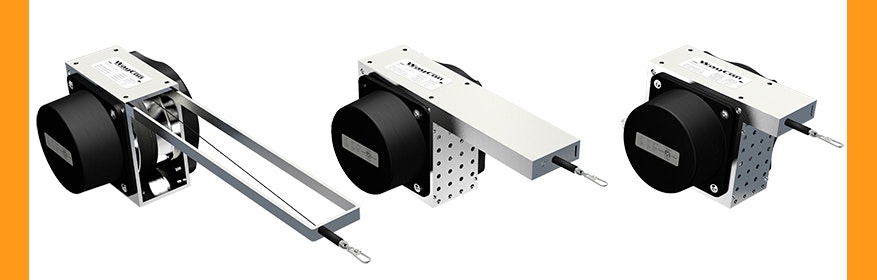

WayCon Positionsmesstechnik hat für mobilhydraulische Anwendungen in Baumaschinen und Baugeräten die Seilzugsensorserie MH entwickelt. Diese Mobilhydraulikserie besitzt ein modulares Konzept, dass dem Anwender größtmögliche Flexibilität und Sicherheit bietet.

Neben den gängigen Auswahlkriterien (wie z. B. Messbereich und Signalausgang) kann der Kunde anwendungsabhängig die Schutzart (bis IP69K) bestimmen, die Messseildicke (bis 1,5 mm), den Temperarturbereich (bis -40 °C), die Bauform, die Genauigkeit und vieles mehr. Für sicherheitsrelevante Anforderungen stehen des Weiteren redundante Signalausgänge zur Auswahl.

Die Position der Ausleger und des Teleskopzylinders wird einfach, als analoges Messsignal (Potentiometer, Strom 4 bis 20 mA, Spannung 0,5 bis 4,5 V, 0 bis 10 V) oder auch redundant (2 unabhängige Sensorelemente) übertragen. Neben der Analogen-Schnittstelle steht auch eine variable, CANopen-Schnittstelle mit zusätzlichem Schaltausgang zur Verfügung. Diese Schnittstelle ermöglicht dem Kunden durch einfaches Einlernen eines neuen Messbereiches, größtmögliche Effizienz, da ein aufwendiges Umprogrammieren der Fahrzeugsteuerung überflüssig wird.

Holprige Zufahrten zur Baustelle, sowie eine schlechte Federung können hohe Schock- und Vibrationsbelastungen für den Sensor bedeuten. Alle Seilzugsensoren der MH-Serie von WayCon verfügen daher über ein hochdynamisches Federpaket, dass ein sicheres „Ankommen“ des Sensors am Einsatzort gewährleistet.

Nach einem staubigen Arbeitstag auf einem Walzenlader, Mobilbagger, Kettenlader, Harvester oder einfach nur auf einer Hubarbeitsbühne, kann der Sensor selbst mit einem Hochdruckreiniger gesäubert werden. Somit bietet die Schutzklasse IP69K dem Sensor nicht nur Schutz vor harschen Umgebungsbedingungen, sondern auch manchmal vor übertriebener Reinlichkeit.

Seilzugsensoren im Einsatz bei der Hebetechnik

Der Transport von schweren Lasten in der Industrie ist nicht mehr wie früher mit menschlicher Körperkraft zu verwirklichen.

Hilfsmittel zum Heben von Lasten wurden schon in der Antike eingesetzt und bis heute ist eine kontinuierliche Optimierung notwendig. Das Ziel ist dabei die manuelle Überwachung mittels des Übergangs in die Industrie 4.0 obsolet werden zu lassen. Sensoren sind wichtige Bestandteile dieser neuen Vernetzung von automatisierten Prozessen. Hierfür ist es essentiell zu wissen, an welcher exakten Position sich das zu bewegende Gut gerade befindet. Seilzugsensoren für die Positionsbestimmung werden dieser Anforderung gerecht und eignen sich besonders, um den horizontalen und vertikalen Hebevorgang zu überwachen.

Der einfach zu installierende Wegsensor SX80 kann zur Positionsmessung an Hubtischen, Hebe- und Arbeitsbühnen oder Laderampen eingesetzt werden. Mit seinen maximal drei Metern Messbereich und einer Vielzahl von analogen und digitalen Ausgangssignalen ist dieser Wegaufnehmer für die Hebetechnik prädestiniert. Er liefert dem Bediener zuverlässige und präzise Daten über die genaue Position der zu hebenden Lasten. Dies fördert die Automation von Logistikprozessen und sichert ein schnelles, sicheres Arbeiten.

Wird Hebetechnik im Freien eingesetzt, gelten besondere Anforderungen an die Sensoren und deren einzelnen Bauteile. Gerade Nässe, tiefe Temperaturen oder z. B. ein hoher Salzgehalt in der Umgebung dürfen weder die Funktion beeinträchtigen noch zur Korrosion wichtiger Elemente führen. WayCon Positionsmesstechnik bietet seit Jahren ein breites Spektrum von Modifikationen für die Seilzugsensoren der SX-Serien, speziell für variierende Anforderungen. Dazu gehört unter anderem eine Tieftemperatur-Variante (bis -40 °C), der Einsatz von Edelstahl-Komponenten oder eine HARTCOAT®-Beschichtung elementarer Sensorelemente. Diese Beschichtung besteht aus einer hartanodischen Oxidation, die den Seilzugsensor mit einer verschleißfesten, keramikähnlichen Schicht vor Korrosion durch aggressive Medien wie z. B. Salzwasser schützt.

Für Hersteller im Bereich der Hebetechnik ist die F58NK-Variante besonders interessant. Es handelt sich um eine rein mechanische Version, bei der das analoge oder digitale Sensorelement erst kundenseitig montiert wird. Dadurch ergibt sich eine hohe Flexibilität in der Wahl des Ausgangssignals und dessen Weiterverarbeitung. Im Wartungsfall sind lediglich zwei Schrauben zu lösen, um das Sensorelement abzunehmen. Die Mechanik des Seilzugsensors muss dabei nicht demontiert werden. Dies spart Zeit und Kosten.

Ein klassisches Beispiel für den Einsatz von Messsystemen, wie Seilzugsensoren, in der Hebetechnik sind Gabelstapler. Das Edelstahlmessseil wird im Inneren des Hubmastes installiert und mit dem Gabelträger verbunden. Ändert der Fahrer die Position der Gabel, so wird das Messseil aus dem Sensor heraus oder hineingezogen. Diese Veränderung wird von dem Seilzugsensor an eine digitale Anzeige übermittelt, welche dem Staplerfahrer die Positionsänderung visualisiert. So hat er jederzeit Kenntnis darüber, auf welcher Höhe sich die Gabel des Fahrzeugs befindet. Das gleiche Prinzip lässt sich bei allen Arten von Hubtischen, Arbeitsbühnen und sogar bei Brücken- und Gebäudeanhebungen anwenden.

Geht es um die Überwachung von großen Hebungen, so reicht der Messbereich von drei Metern des SX80 unter Umständen nicht mehr aus. Die Sensorreihe SX120 deckt mittlere Messbereiche bis 5 Meter ab und sollten noch größere Messlängen gefordert sein, kann der SX135 mit seinen maximal 42,5 m nahezu jeden Anwendungsfall abdecken.

Diese vielfältigen Optionen bieten Einsatzmöglichkeiten in unterschiedlichsten Bereichen der Hebetechnik und damit einen entscheidenden Wettbewerbsvorsprung.

Seilzuggeber in der Abfallwirtschaft

Die Abfallwirtschaft beschäftigt allein in Deutschland ca. 35.000 Mitarbeiter bei einem Jahresumsatz von 40,6 Milliarden Euro (Stand 2021). Das Abfallaufkommen betrug 2019 ca. 417 Millionen Tonnen (476 kg Haushaltsabfälle sowie 194 kg Haus- und Sperrmüll je Einwohner/-in). Dabei wird durch Recycling eine Verwertungsquote von 82 % erreicht. Allerdings wurden 23,9 Millionen Tonnen sogenannte gefährliche Abfälle erzeugt. Bau- und Abbruchabfälle von 9,6 Millionen Tonnen machten 40 % dieser gefahrstoffhaltigen Abfälle aus. Weitere 6,7 Millionen Tonnen waren Abfälle aus öffentlichen Abfall- und Abwasserbehandlungsanlagen, sowie aus der Aufbereitung von Wasser für den menschlichen Gebrauch und industrielle Zwecke und betrug anteilig 28 %. Bei 1,4 Millionen Tonnen mit einem Anteil von 6 % der gefährlichen Abfälle handelte es sich um Ölabfälle und Abfälle aus flüssigen Brennstoffen.

Der Anteil nicht oder schwer recyclebaren Abfalls wächst jährlich trotz stetigen Verbesserungen in der Wiederaufbereitung, daher sind auch heute noch Deponien unabdingbar. Dabei ist es wichtig, dass die Deponien die Umwelt so wenig wie möglich belasten. Hierzu werden die Deponien mit Geokunststoffplanen abgedeckt, die dem Verdichten, Dränen, Filtern und Sichern der Abfälle dienen. Geokunststoffe sind Kunststoffe, welche in Form von Vliesen, Geweben, Gittern oder Verbundstoffen zu wesentlichen Teilen oder vollständig aus polymeren Werkstoffen gefertigt werden. Dabei gibt es wasserdurchlässige und undurchlässige Produkte. Um die Gefahr einer Rutschung zu vermeiden, werden Messsysteme, wie Seilzugsensoren, eingesetzt, um die Position der Planen zu messen. Seilzugsensoren besitzen ein hochflexibles Stahlseil, das einlagig auf eine ultraleichte Seiltrommel gewickelt ist. Eine Triebfeder sorgt für die hohe Spannung und verhindert ein Durchhängen des Messseils. Der Encoder, welcher über eine Welle mit der Seiltrommel verbunden ist, liefert das gewünschte Signal (analog, inkremental oder digital). Das Messseil ist mit der Plane verbunden und wird durch ein stabiles Rohr geführt, damit es während des Einsatzes vor Objekten und Druck geschützt ist. Die Sensoren können in Dauerüberwachung als Frühwarnsystem verwendet werden und reduzieren so die Gefahr von Verletzungen und Sachschäden. Seilzugsensoren sind dabei starken Belastungen ausgesetzt, so kann zum Beispiel durch das schadstoffhaltige Sickerwasser das Gehäuse korrodieren.

Die GEOscope GmbH setzt seit über 10 Jahren mehrere Seilzugssensoren der Serie SX50 von WayCon erfolgreich auf einer Deponie ein, welche bis heute zur Sicherheit beitragen und selbst trotz eines hohen Abnutzungsgrades Messwerte liefern. Wie auf dem Bild zu erkennen, ist das Gehäuse der Sensoren stark durch Korrosion in Mitleidenschaft geraten. Dank der Verwendung von Sensoren mit der Schutzklassen-Option IP67, ist die Elektronik jedoch verschont geblieben. WayCon entwickelt seine Produkte stetig weiter und für solche starken Beanspruchungen am Material und Sensor gibt es inzwischen die Option ICP. Die Option ICP beinhaltet eine hartanodische Oxidations-Beschichtung, die den Sensor mit einer verschleißfesten, keramikähnlichen Schicht vor Korrosion gegenüber aggressiven Medien schützt. Hierdurch wird die Lebenszeit der Seilzugsensoren erheblich erhöht.

Seilzuggeber zur Positionserfassung in Hydraulikzylindern

WayCon hat mit dem SX300 einen äußerst robusten Seilzuggeber speziell für die Hubmessung von Hydraulik und Teleskopzylindern entwickelt. Mit einem Messbereich von bis zu 15 Meter eignet sich der Seilzugsensor ideal für den Einsatz in "großen Anwendungen", zum Beispiel Staudämme, Schleusentore, Zugbrücken, Kräne oder auch beim Aufstellen von Windrädern. Der Positionssensor kann durch das druckdichte Gehäuse direkt stirnseitig an den Zylinder angeflanscht werden. Das Messseil aus Edelstahl wird einfach am Kolben befestigt und durch eine Feder im Sensor straff gehalten. Das Sensorelement, ein digitaler Encoder, befindet sich außerhalb des Druckbereichs und liefert mit höchster Genauigkeit und Auflösung Angaben über die Position des Kolbens. Die Ausgangssignale sind frei wählbar: SSI, Profibus, CANopen, Profinet oder EtherCAT und bieten somit größtmögliche Flexibilität bei der Wahl der Steuerungskonzepte. Die dynamischen und robusten Seilzuggeber erlauben auch schnelle Zylinderbewegungen, sind für Betriebsdrücke bis 300 bar konzipiert und für Umgebungstemperaturen von -20°C bis +70°C geeignet. Somit und dank ihrer Zuverlässigkeit sind sie in allen Bereichen der Industrie einsetzbar. Klassische Anwendungen sind hier zum Beispiel die Hubmessung von hydraulischen Wehrtoren oder die Gleichlaufüberwachung von parallelen Zylinderanordnungen.

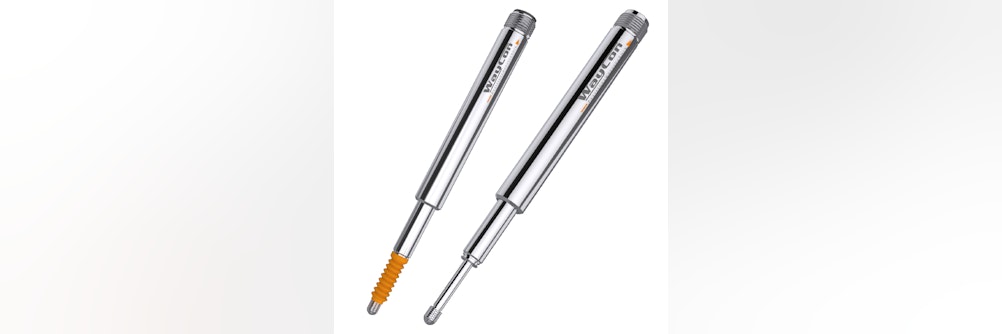

Der digitale Messsensor besitzt gegenüber LVDTs eine höhere Genauigkeit, beide Sensortypen liegen jedoch im Mikrometer Bereich. Die integrierte Elektronik bei digitalen Messtastern ermöglicht den direkten Start einer präzisen Messung. Ein LVDT muss meist mit einer externen Elektronik eingerichtet bzw. auf diese justiert werden, damit der Wegsensor einsatzbereit ist. Auch wenn es nicht üblich ist, gibt es inzwischen ebenfalls LVDTs mit integrierter Elektronik.

Beide Wegmesssysteme besitzen eine Rückstellfeder, die die Messspitze aus dem Taster bis zum maximalen Anschlagspunkt (Messstrecke) herausdrückt. Die Präzisionslager sorgen bei digitalen Messtastern für eine sichere Positionierung der Messspitze, gleichzeitig wird eine leichte Seitenbelastung auf den Wegsensor mechanisch aufgenommen.

Der LVDT als Messtaster basiert auf dem induktiven Messprinzip, welches gegenüber externen Magnetfeldern anfälliger ist, wodurch Messungen gestört werden können. Demgegenüber sind digitale Messtaster nicht störungsanfällig, da diese auf der fotoelektrischen Abtastung basieren. Hierbei werden kleinste Teilungsstriche im Mikrometern Breite auf dem integrierten Maßstab abgelesen werden. Daher findet seltener auch der Ausdruck Lichtsensor für digitale Messtaster Anwendung. Digitale Messtaster liefern in der Regel ein inkrementales Signal wie HTL oder TTL. Induktive Messtaster hingegen liefern ein analoges Stromsignal (4…20 mA) oder ein Spannungssignal (0…10 V).

Dass LVDTs meist eine externe Elektronik besitzen, ist nicht automatisch ein Nachteil. Bei rauen Umgebungsbedingungen wie hohen Temperaturen oder extrem niedrigen Temperaturen, können nur LVDTs eingesetzt werden, da die Elektronik bei Messtastern in der Regel nur bei Temperaturen im Bereich 0 bis 60°C arbeitet. Digitale Messtaster sind für erhöhte Temperaturen aufgrund der integrierten Elektronik ungeeignet.

Eine typische Anwendung für LVDTs als Wegmesssystem in der Automobilbranche ist z. B. die Qualitätskontrolle von Chassis. Hier wird die Verformung aufgrund der Behandlung bei extrem hohen Temperaturen bis zu 200 °C überwacht. Die induktiven Messtaster liefern bei diesen Temperaturen exakte Messungen, wo die meisten Sensoren nicht mehr eingesetzt werden können.

Als Vertreter dieser Sensorart zeichnet sich die LV-Serie durch ihre hervorragende Linearität von bis zu ±0,1 % des Messbereichs aus. Der Messbereich von bis zu 25 mm lässt sich dank der kleinen Bauform des LVDTs auch in beengten Umgebungen voll ausnutzen. Zudem sind die induktiven Messtaster durch ihr vernickeltes Stahlgehäuse und der hohen Schutzklasse von IP67 äußerst robust. Neben der klassischen Variante mit Federtaster und Kugelspitze sind die Sensoren Optional mit Taststift, Tastteller, Tastrolle oder magnetischem Tastteller verfügbar. Sollte sich keine der Tastervarianten für die Anwendung eignen, bietet die LV-Serie zudem mit der Version LV-G eine federlose Variante mit Gelenkaugen.
