Artikel isel Germany GmbH

Auf ein gutes Zusammenspiel

Die Konstruktion der Firma isel Germany GmbH hat sich dieser Aufgabenstellung im Laufe der letzten Jahre angenommen und für eine große Bandbreite an gängigen Motoren passendes Zubehör zusammengestellt. Sie stellen uns bestenfalls ein Datenblatt des Motors zur Verfügung und wir liefern Ihnen alle über die Lineareinheit hinaus erforderlichen Teile wie Kupplungsgehäuse, Adapterflansch und Co.

Ihre Motoren können Sie dann einfach anflanschen und mit Ihrer Automatisierung loslegen.

Ihr kompetentes Vertriebsteam

Haben Sie auch einen solchen Anwendungsfall?

Sprechen Sie uns gerne an!

Mit freundlichen Grüßen,

Steffan Gaerth

Tel.: +49 6659 981-773

Mail: Steffan.Gaerth@isel.com

Katja Henkel

Tel.: +49 6672 86792-744

Mail: Katja.Henkel@isel.com

LINEAREINHEIT LEZ 4G MIT ZAHNRIEMENANTRIEB - Zum linearen Verfahren und Positionieren

Die komplett geschlossene Antriebseinheit verfügt über eine innenliegende Rollenführung mit Lebensdauerschmierung. Sie ist serienmäßig mit einer Edelstahlabdeckung ausgestattet, die das Eindringen von Schmutz verhindert und somit eine hohe Langlebigkeit garantiert.

Ferner bietet sie eine beeindruckende Vorschubgeschwindigkeit von bis zu 5 m/sek mit einer Wiederholgenauigkeit +/- 0,2 mm. Die Hohlwellenmontage ermöglicht eine schnelle und flexible Motoradaption für Motoren mit 60mm Flansch. Für höhere Antriebleistungen stehen optionale Planetengetriebe zur Verfügung.

Merkmale:

• Edelstahlabdeckung serienmäßig
• Außenliegende Endschaltersensorik serienmäßig
• Vorschubgeschwindigkeit bis 5 m/sek
• Wiederholgenauigkeit +/- 0,2 mm
• Standardlänge bis zu 3 m Länge
• Vorschub pro Umdrehung 90 mm
• Planetengetriebe 1:3
• direkte Motoradaption über Hohlwelle
• Motoranbindung für Flansch 60 mm

Optionen:

• Sonderlängen und andere Untersetzungen auf Anfrage

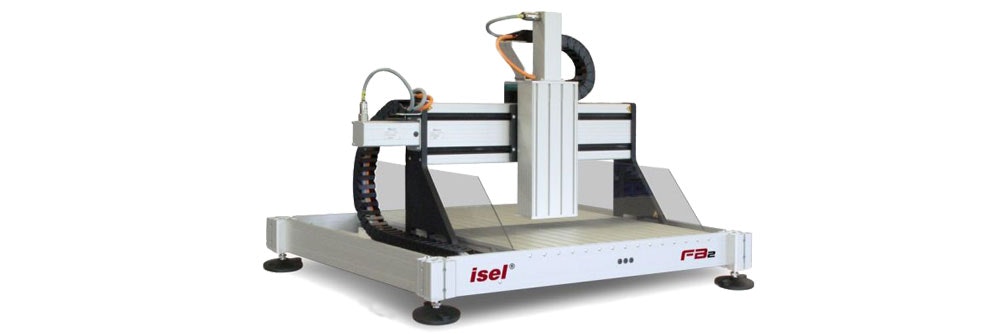

CNC PORTAL EINHEITEN FB 2 - KONFIGURATOR

Oftmals wird die FB2 auch in der Industrie für die Mess- und Dosiertechnik eingesetzt, denn sie bietet umfangreiche Ausbaumöglichkeiten. Auch der Zugriff auf das isel-Baukastensystem ist bei der Einheit gegeben. Verschiedene Baugrößen von Verfahrwegen 530 x 500 mm bis 1030 x 1250 mm und Erweiterungen wie Untergestell und Umhausung sind verfügbar und individuell zusammenstellbar.

Die Bearbeitungs- und Positioniereinheiten sind in mehreren Ausführungen und verschiedenen Größen erhältlich und zeichnen sich durch leichtgängigen Lauf und hohe Verfahrgeschwindigkeiten aus. Durch Verwendung hochwertiger Aluminiumteile mit plangefrästen Flächen werden geringes Gewicht und große Genauigkeit erreicht.

isel-X/Y/Z-Einheiten sind die ideale Basis für den Aufbau von Maschinen und Anlagen zum Bestücken und Montieren, Bedrucken und Gravieren, Bohren und Fräsen, Dosieren und Schrauben, Formen und Modelieren, Kleben und Vergießen, Löten und Schweißen, Messen und Prüfen, Sägen und Schneiden uvm.

Vorteile:

• geringes Gewicht und große Genauigkeit
• leichtgängigen Lauf und hohe Verfahrgeschwindigkeiten
• Verwendung hochwertiger Aluminiumteile mit plangefrästen Flächen
• Einheiten mit zwei Endschaltern pro Achse ausgestattet
• in mehreren Ausführungen und verschiedenen Größen konfigurierbar!
• Z-Durchlass = 190 mm (300 und 500 mm auf Anfrage!)

Bestens geeignet für:

• Bestücken und Montieren
• Bedrucken und Gravieren
• Bohren und Fräsen
• Dosieren und Schrauben
• Formen und Modelieren
• Kleben und Vergießen
• Löten und Schweißen
• Messen und Prüfen
• Sägen und Schneiden, usw.

Optionen

• angepasste Controller (z.B.: iMC-S8)
• Softwaremodule für den Betrieb in CAM-, CNC-, und SPS-Anwendungen
• Untergestell
• Umhausung
• Spindelmotoren
• Durchlass: 300 bzw. 500 mm

FlatCom - Serie XL CNC-Fräsmaschine

Stabile CNC-Fräsmaschine zur 2,5D / 3D-Bearbeitung

mit einem Gestell aus Aluminium-Spezialprofilen, wartungsfreiem EC-Antrieb und moderner Sterueungssoftware am Bedienpult. Durch ihre vielfältigen Einsatz- und Kombinationsmöglichkeiten garantiert diese Maschine ein Höchstmaß an Flexibilität und Wirtschaftlichkeit für die jeweilige Applikation.

Merkmale

• variierbare Portaldurchlässe
• leistungsfähige isel-Steuerung mit wartungsfreien Servomotoren
• als Antriebe sind zuverläsige LES-Einheiten mit Stahlkugelrollspindeln verbaut
• PILZ Sicherheitstechnik
• mühelos bedienbar durch höhenverstellbares CNC-Panel
• netzwerkfähiger Steuerungs-PC mit WIN 10
• Schiebe-/Falttür
• Aufspannen der Werkstücke mittels T-Nutenplatte

Bestens geeignet

• Mehrschichtbetrieb
• Laserbearbeitung
• Schwere spanende Bearbeitung (SK 30) mit Werkzeugen bis zu 20 mm
• Schaftdurchmesser- Meß- und Prüfvorrichtungen
• Anwendung findet diese Maschine beim Fräsen von Schaumstoffen für die Orthopädietechnik
• Bearbeitung von
• Aluminium / Leichtmetallen
• Fräskunststoffe
• Buntmetalle (Messing, Bronze, usw.)
• Keramik
• Kunststoffe
• Holz

Vorteile

• 5-Achs-Bearbeitung
• Windows-basierende Software
• Gantry-Antrieb
• Schwere spanende Bearbeitung
• Aufbau
• Portal: beweglich, Tisch: feststehend

Optionen:

• Pneumatische Schiebetür
• 4 Pneumatik-Zylinder öffnen und schließen die Parallelschiebetür automatisch
• Polycarbonatscheiben und Sicherheitsschlagleiste (keine Einklemmgefahr) sind zum sicheren Einsatz verbaut
• Der modulare Aufbau ermöglicht ein Nachrüsten bei den isel CNC-Maschinenserien OverHead, EuroMod und FlatCom M und FlatCom L
• Kühl-Sprühvorrichtung
• Coolmin
• Spänewanne
• Werkzeuglängen-Messtaster
• Spindelmotoren (bis iSA2200 einsetzbar)
• Rundwechselsysteme SK 11 und SK 20
• Linearwechselsysteme SK 11 und SK 20
• 4. Achse mit Reitstockeinheit oder z. B. Montage der RDH-Serie
• 4. + 5. Achse als Dreh-Schwenkachse
• Maschinenraumbeleuchtung LED
• RAL Sonderfarbe nach Kundenwunsch
• Maschinen-Handrad
• Sicherheitslichtvorhang
• Anpassung Größe
• Durchbrüche im Maschinentisch
• weitere Türen
• Laserschutzglas
• Haubenaufsatz geschlossen
• CAD/CAM-Software
• Werkstück-Spannsysteme (Handhebel, Vakuum-Platten, etc.)
• Absaugsysteme
• Dreheinheiten
• Fräserbruchkontrolle
• Kundenspezifische Anpassungen
• Erweiterung von Ventilinseln
• I/O Verteiler
• I/O Codierung
• Mechanischer Höhentaster
• Sperrluftkit für Fräsmotoren
• Verschiedene Postprozessoren CAD/CAM
• Schnittstellenanpassungen für Lasergeräte
• PC-Bedienpult mit freien PCI-Steckplätzen (für die Verwendung externer PCI-Hardware)
• Edelstahltastatur
• Fräs- und Gravierspindeln
• Vakuumspanntische
• Absaugvorrichtung
• Geschlossene bzw. lichtdichte Haube für Laseranwendungen
• Maximal 6 interpolierte Achsen + 6 Handlingachsen

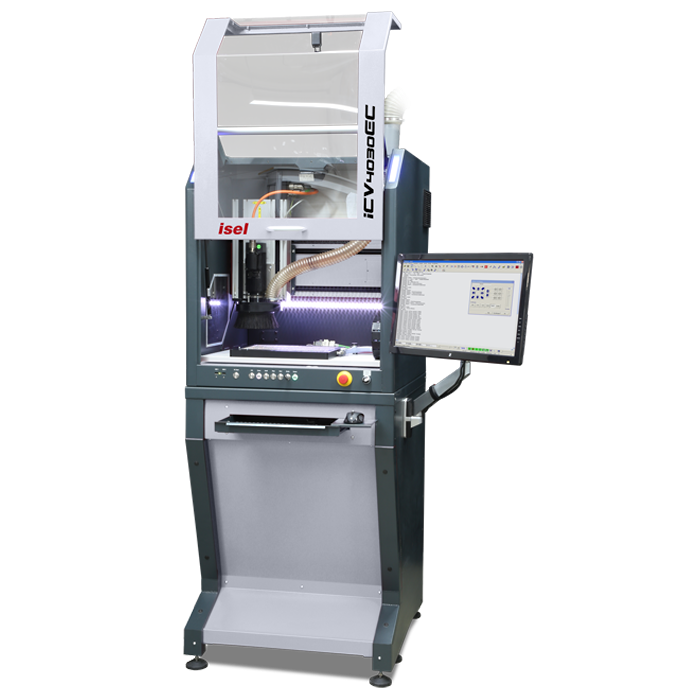

Die netzanschlussfähige Tischmaschine iCV 4030 hat sich seit Jahren in der Praxis bewährt. Die Maschinentür mit verbesserter Haubenöffnung ermöglicht einen längeren Verfahrweg in der Z-Achse und somit einen höheren Durchlass. Aufgrund der umgestalteten Maschinenhaube und der daraus resultierenden größeren Zugangsöffnung kann nun auch eine 4. Achse spielend leicht integriert werden.

Mit einer Standfläche von nur 770 x 836 mm kann sie leicht im Sitzen bedient werden. Als „Untergestell“ bietet sich ein isel-Arbeitstisch aus eloxierten Aluminiumprofilen oder den neuen Unterbautisch mit ausfahrbarem Tastaturfach und Stauraum an.

Die preiswerte CNC-Maschine in modularer Chassisbauweise bietet Verfahrbereiche von 400 x 300 x 140 mm.

Steuerung inklusive Steuerrechner mit Windows®-Betriebssystem und Sicherheitseinrichtungen sind rückseitig eingebaut. Für den Betrieb werden extern dann nur noch Bildschirm und Tastatur benötigt. Alle mechanischen und elektronischen Baugruppen sind miteinander verschraubt.

Alle in der Maschine montierten Linearachsen sind aus dem isel-Programm und laufen auf geschliffenen Präzisionsstahlwellen mit patentierten Linearkugellagern. Als Antriebe kommen spielfrei eingestellte Kugelgewindetriebe mit an den Anwendungen angepassten Spindelsteigungen zum Einsatz.

Der Maschinentisch aus plangefrästen Präzisions-T-Nutenprofilen bietet optimale Spannmöglichkeiten für die unterschiedlichsten Werkstückaufnahmen und Vorrichtungen.

Die in der Maschine eingebaute 4-Achs-Steuereinheit integriert alle Elektronikmodule der CNC-Steuerung, als besonderen Service ermöglicht ein Fernwartungsmodul eine anwenderfreundliche Fehleranalyse .

Verschiedene Bearbeitungseinheiten, Spannsysteme, Messvorrichtungen und Zubehör machen aus der Basismaschine Komplettsysteme für die verschiedensten Anwendungen und Branchen.

Entwicklung, Herstellung, Vertrieb und Service der CNC-Maschinen erfolgen bei isel in Deutschland.

Im Ausland übernehmen autorisierte Partner den Vertrieb und Service.

Basismaschine für weitere Anwendungen. (mit entsprechendem Zubehör)

BESTENS GEEIGNET ZUM:

-Fräsen

-Bohren

-Messen

-Schneiden

-Dosieren

-Kleben

-Gießen

-Entgraten

-Polieren

-Testen

-Scannen

-Skalieren

-Drucken

-Platzieren

-Montieren

-Schrauben

VORTEILE:

-Kompaktes Einstiegsmodell im Servo-Bereich

-Wartungsarm

-seit über 20 Jahren in Verwendung!!!

-PILZ Sicherheitstechnik

-Zentralschmierung

-Verbesserte Hauben Öffnung

-Integrierte CNC-Steuerung mit Fernwartungsmodul

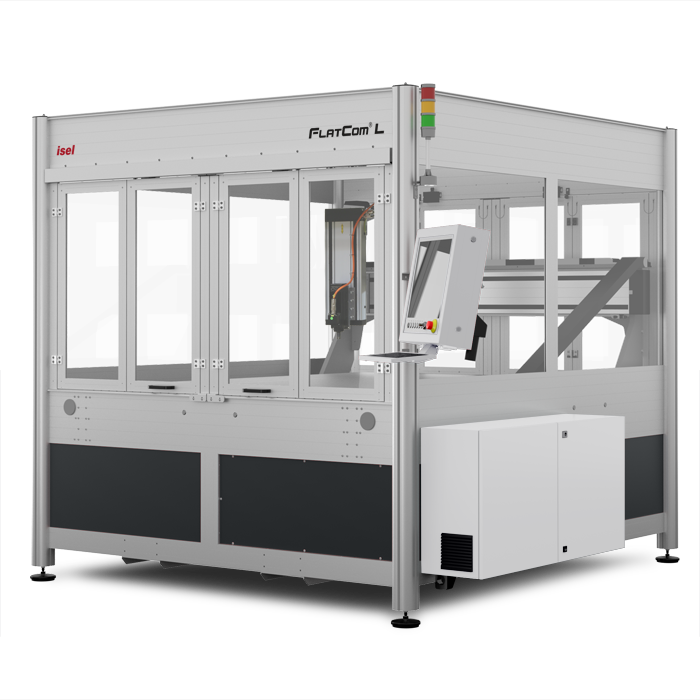

FLATCOM® SERIE L - CNC FRÄSMASCHINE MIT SERVOMOTORANTRIEB

Große Bearbeitungsflächen bis 1700 x 2500 mm

Die FlatCom® L ist eine stabile #CNC-Maschine für spanende und spanlose Bearbeitung in der #Holzindustrie, #Werbetechnik oder auch für diverse #Montierarbeiten. Mit Verfahrwegen von 1700 x 2500 mm ist sie die größte CNC-Maschine im umfangreichen Programm der isel Germany. Mit den Erweiterungen wie einem Vakuumtisch, drehzahlgeregelten #Spindelmotoren, #Werkzeugwechselstationen in verschiedenen Ausführungen oder auch Handlings Systemen aus unserem Bereich Robotik, sind Sie für die Zukunft innovativ ausgestattet.

Merkmale

• variierbare Portaldurchlässe
• leistungsfähige isel-Steuerung mit wartungsfreien Servomotoren
• als Antriebe sind zuverläsige LES-Einheiten mit Stahlkugelrollspindeln verbaut
• PILZ Sicherheitstechnik
• mühelos bedienbar durch höhenverstellbares CNC-Panel
• netzwerkfähiger Steuerungs-PC mit WIN 10
• Schiebe-/Falttür
• Aufspannen der Werkstücke mittels T-Nutenplatte

Optionen

• Pneumatische Schiebetür
• 4 Pneumatik-Zylinder öffnen und schließen die Parallelschiebetür automatisch
• Polycarbonatscheiben und Sicherheitsschlagleiste (keine Einklemmgefahr) sind zum sicheren Einsatz verbaut
• Der modulare Aufbau ermöglicht ein Nachrüsten bei den isel CNC-Maschinenserien OverHead, EuroMod und FlatCom M und FlatCom XL
• Kühl-Sprühvorrichtung
• Coolmin
• Spänewanne
• Werkzeuglängen-Messtaster
• Spindelmotoren (bis iSA2200 einsetzbar)
• Rundwechselsysteme SK 11 und SK 20
• Linearwechselsysteme SK 11 und SK 20
• 4. Achse mit Reitstockeinheit oder z. B. Montage der RDH-Serie
• 4. + 5. Achse als Dreh-Schwenkachse
• Maschinenraumbeleuchtung LED
• RAL Sonderfarbe nach Kundenwunsch
• Maschinen-Handrad
• Sicherheitslichtvorhang
• Anpassung Größe
• Durchbrüche im Maschinentisch
• weitere Türen
• Laserschutzglas
• Haubenaufsatz geschlossen
• CAD/CAM-Software
• Werkstück-Spannsysteme (Handhebel, Vakuum-Platten, etc.)
• Absaugsysteme
• Dreheinheiten
• Fräserbruchkontrolle
• Kundenspezifische Anpassungen
• Erweiterung von Ventilinseln
• I/O Verteiler
• I/O Codierung
• Mechanischer Höhentaster
• Sperrluftkit für Fräsmotoren
• Verschiedene Postprozessoren CAD/CAM
• Schnittstellenanpassungen für Lasergeräte
• PC-Bedienpult mit freien PCI-Steckplätzen (für die Verwendung externer PCI-Hardware)
• Edelstahltastatur
• Fräs- und Gravierspindeln
• Vakuumspanntische
• Absaugvorrichtung
• Geschlossene bzw. lichtdichte Haube für Laseranwendungen
• Maximal 6 interpolierte Achsen + 6 Handlingachsen
• Portaldurchlass nach Kundenwunsch

Bestens geeignet

• Mehrschichtbetrieb

Bearbeitung von

• Aluminium / Leichtmetallen
• Fräskunststoffe
• Buntmetalle (Messing, Bronze, usw.)
• Keramik
• Kunststoffe
• Holz

Vorteile

• 5-Achs-Bearbeitung
• Große Bearbeitungsflächen bis zu 1700 x 2500 mm
• Gantry-Antrieb
• bewegliches Portal, feststehender Tisch
• Haube abnehmbar

Aufbau

• Portal: beweglich,
• Tisch: feststehend

Hinweis:

Die Version L150 hat keine umlaufenden Türen !!!

Technische Änderungen vorbehalten.

ALLGEMEIN:

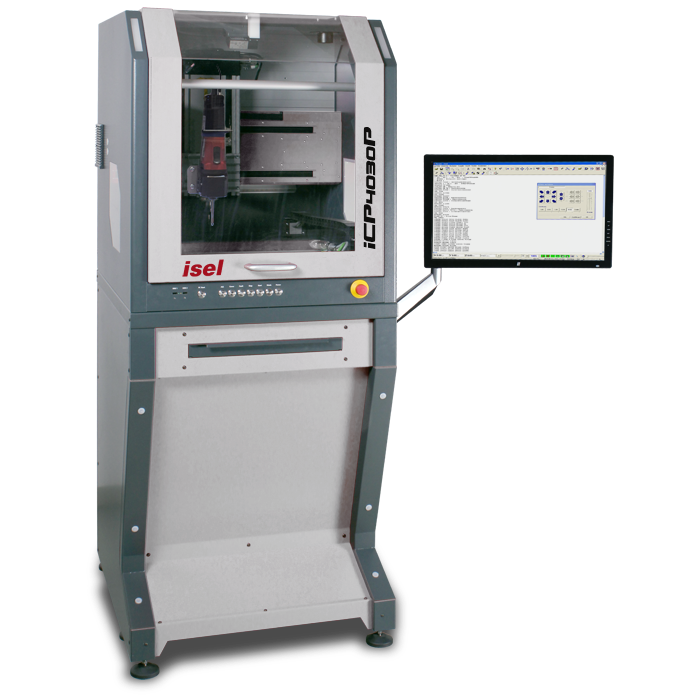

CNC-Maschinen der Serie ICP sind Weiter­entwicklungen der bewährten Serie CPM. Durch Einführung einer Schiebetür können die Maschinen nun im Sitzen bedient werden, was unter anderem zu kürzeren Zykluszeiten bei der Haubenöffnung führt. Das Chassis ist komplett verschraubt, statt wie bei den Vorgängern verschweißt. Dadurch ergibt sich eine höhere Präzision beim Aufbau der Maschine, sowie eine ver­besserte Servicefreundlichkeit. Weiterhin konnte das Resonanz- und Schwingungsverhalten optimiert und damit eine geringere Geräuschent­wicklung erreicht werden.

X = 400mm

Y = 300 mm

Z-Axis = 140 mm

Z-Opening = 190 mm

HIGHLIGHTS:

-kompakte Tischmaschine

-einfache Bedienbarkeit

-3-Achs-Schrittmotorsteuerung mit Bahnbetrieb

-Kugelgewindetriebe

-2-Phasen-Schrittmotoren

-inklusive CNC-Steuerungssoftware

-Mosaik-Sicherheitskreis

BELIEBTE MATERIALIEN:

-Schaum

-Kunststoffe

ZUBEHÖR:

-Längenmesstaster

-Spindeln (iFM1000ER, iFM1000WS)

-Schnellspannsystem

-Spannzangen

-Absaugvorrichtung

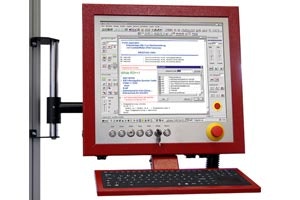

Die CNC-Bedieneinheiten iOP

sind eine überarbeitete Version des bisherigen isel Bedienpanels iBP. Alle Erfahrungen wurden in die Neuentwicklung der iOP eingebracht. Sie verfügen über einen integrierten "-Touchscreen-Monitor, eine Silikontastatur sowie ein Bedienfeld mit Edelstahltasten und Not-Aus-Schalter. Über die herausgeführten Standard-Anschlussleitungen kann beim iOPTFT ein PC angeschlossen und bedient werden. Das iOPCPU verfügt über einen isel CAN.

Merkmale

• stabiles Aluminiumgehäuse (Standardfarbe: RAL
• 19" Touchscreen Display
• hochwertige Anbautastatur aus Silikon (Schutzgrad: IP
• - in Deutsch und Englisch
• Tasten, mit Touchpad
• einfache Befestigungsmöglichkeit für Tastatur
• benutzerfreundliche Ausrichtung über höhenverstellbaren Schwenkarm
• einfache Montage über VESA-Aufnahme /
• 3 USB-Anschlüsse

Merkmale iOPTFT

• Schutzgrad IP
• Maße (ohne Tastatur): B 480 x T 123 x H 450 mm
• Gewicht: ca. 15kg

Merkmale iOPCPU

• Schutzgrad IP und IP
• Motherboard bit / CPU IntelCore I3
• zusätzlich ein Netzwerkanschluss (LAN)
• Maße (ohne Tastatur): B 480 x T 196 x H 450 mm
• Gewicht: ca. 16kg

Optionen

• Standfuß
• einfache Tastatur- und Mausablage
• Zweihandbedienung
• RAL tiefschwarz) oder anthrazit Hammerschlag
• Potentiometer für Override (iOPCPU)

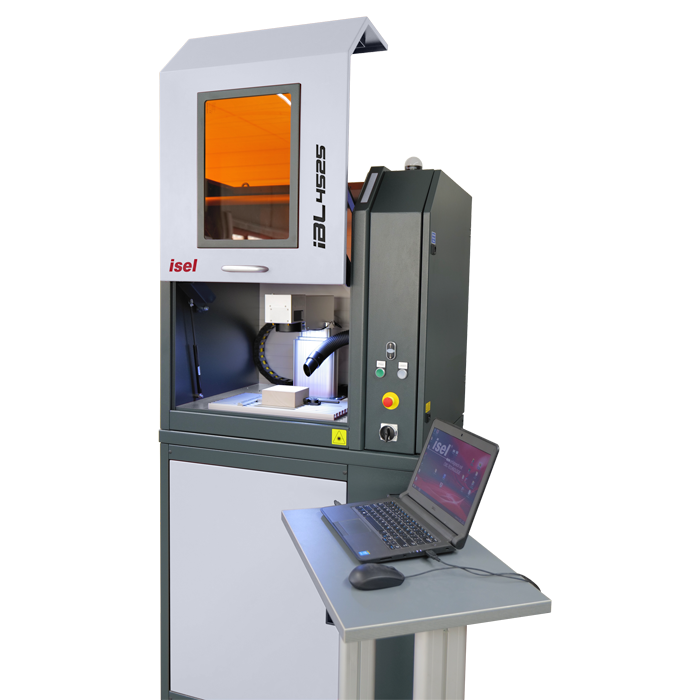

LASERANLAGE IBL 4525

Die Markiergeschwindigkeiten erreichen dank des Galvo Scanners Werte von bis zu 8 m/s (480 m/min), was eine effiziente Verarbeitung selbst bei hohen Stückzahlen gewährleistet. Mit einem Arbeitsbereich von bis zu 150 x 150 mm ist dieses System speziell auf die Bedürfnisse industrieller Anwendungen ausgelegt.

Trotz seiner leistungsfähigen Funktionen benötigt das System nur wenig Platz und lässt sich daher auch in kleineren Werkstätten problemlos integrieren. Neben den geringen Energiekosten durch effiziente Nutzung entspricht das Lasermarkiersystem den EU Sicherheitsrichtlinien, wodurch ein Höchstmaß an Arbeitssicherheit gewährleistet wird.

MERKMALE:

• großzügige Aufspannfläche von 450 x 250 mm
• Laserbereich von 150 x 150 mm
• Markier-Geschwindigkeiten bis 8 m/s (480 m/min) mit Galvo Scanner
• manuell höhenverstellbare Z-Achse
• intuitiv bedienbare Markiersoftware
• keine Notwendigkeit für Nachbearbeitung
• kein Festspannen der zu bearbeitenden Teile
• berührungslose Bearbeitung vermeidet Beschädigungen am Werkstück
• keine zusätzlichen Werkzeugkosten
• Maschine mit kompletter Einhausung sorgt für Schutz und Sauberkeit im Arbeitsbereich.

OPTIONEN:

• verschiedene Linsen:

- 110/110mm

- 150/150mm

- 200/200mm

• unterschiedliche Laserquellen
• sichtbarer Pilotlaser zur Feinjustierung
• Kamera für Justierung und Anzeige
• gesteuerte Z-Achse
• gesteuerte X-Y-Achse
• gesteuerte Drehachse zum Gravieren von runden Teilen
• Absaugvorrichtung
• Absauganlage
• WINDOWS-PC/Laptop

BELIEBTE MATERIALIEN:

• Metalle
• Holz, Papier, Pappe
• Keramik
• Leder
• Kunststoffe

Die Stahl-/Granit-Sandwich-Konstruktion für die beweglichen Achsen wie Portal und Traverse können wahlweise mit AC-Servomotoren über Kugelumlaufspindeln oder mit Linearmotoren angetrieben werden. Sie bildet, in Verbindung mit hochgenauen Linearführungen, die Basis der massiven Stahl/Granit-Maschinenkonstruktion.

Die Vorteile des Naturstein-Granits in Verbindung mit hochfestem Leichtmetall bieten höchste Steifigkeit bei gleichzeitiger Gewichtsersparnis. Nur so kann die gewünschte Dynamik und hohe Vorschubgeschwindigkeiten erzielt werden. Als Frässpindeln kommen Hochfrequenzspindeln mit bis zu 6,0 KW und 45.000 U/min mit HSK25 / HSK32-Aufnahme zum Einsatz. Der außerhalb des Arbeitsbereiches verbaute 18-fach Werkzeugwechsler (erweiterbar auf 36 Werkzeuge) fährt automatisch aus der Schutzumhausung zur Frässpindel. Mit der 4./5. Achse als Gabelkopfausführung und den integrierten hochgenauen Getriebe-Antriebsmodulen lassen sich weitgehend alle Positionen eines komplexen Werkstückes mit dem Fräswerkzeug erreichen.

Abgerundet wird die Maschine mit neuen, hochmodernen CNC-Steuerungsfunktionen und einer einfach zu bedienenden Benutzeroberfläche. Diese erlaubt eine 5-Achs-Simultanbearbeitung über RTCP – Funktion (Rotation Tool Center Point). Die Steuerungs- und Bedienkomponenten aus dem Hause Heidenhain beinhalten einen Touchscreen-Monitor und ein komfortables Handbedienteil. Unterschiedliche Werkstückspannsysteme können auf dem universellen Granittisch über Stahl-Gewindebuchsen im Raster 150x150 mm aufgebracht werden.

MERKMALE:

-Metall-/Granit Sandwich Konstruktion

-Dreh-/Schwenk-Gabelkopf (4. und 5. Achse)

-Hochdynamische Linearmotoren in X und Y -Achsen

-18-fach Werkzeugwechsler erweiterbar auf 36 Werkzeuge

-Heidenhain® TNC640 High-End-Steuerung

-Werkzeugvermessung durch Toolsetter oder Laser

-3D Kantentaster

-Modernes Bedienpult

OPTIONEN:

-Wasserkühlung

-Heidenhain® LMT TT160 / optional Laservermessung

-3D Messtaster

-Handbedienteil

-Minimalmengenkühlung

-Werkzeugaufnahmen

IMG 1510 X5 - ANWENDUNGSBEREICHE:

Für vielfältige Einsatzmöglichkeiten bieten wir unterschiedliche Werkstückspannsysteme an, die auf dem universellen Granittisch über Stahl-Gewindebuchsen im Raster von 150x150 mm angebracht werden können. Alternativ kann auch eine T-Nutenplatte eingesetzt werden. Die Maschine ist zudem mit modernsten CNC-Steuerungsfunktionen ausgestattet und verfügt über eine benutzerfreundliche Oberfläche, die eine 5-Achs-Simultanbearbeitungen über RTCP – Funktion (Rotation Tool Center Point) ermöglicht. Die Steuerungs- und Bedienkomponenten von Heidenhain beinhalten einen Touchscreen-Monitor.

BELIEBTE MATERIALIEN:

-Graphit

-Keramiken

-Kunststoffe wie PMMA/Composite

-Kupfer

-Sonderwerkstoffe

EINSATZGEBIETE:

-Medizintechnik

-Feinwerktechnik

-Mikrobearbeitung

-Formen- und Prototypenbau

-Dentaltechnik

-Schmuckindustrie

Diese CNC-Fräsmaschine ist das Ergebnis jahrelanger Forschung und Entwicklung in der CNC-Technologie und bietet eine unübertroffene Präzision und Leistungsfähigkeit. Mit einem robusten Stahl/Polymerbeton Grundaufbau und modernsten Komponenten ist diese Fräsmaschine darauf ausgelegt, den Anforderungen anspruchsvoller Fertigungsprozesse gerecht zu werden.

Die 3-Achs-Version unserer CNC-Fräsmaschine zeichnet sich durch ein Maschinenbett aus UHPC Beton aus, welches für außergewöhnliche Stabilität sorgt. Linearachsen auf Präzisionsprofilschienen garantieren höchste Genauigkeit bei der Bearbeitung Ihrer Werkstücke. Ausgestattet mit einer Heidenhain® TNC 640 Steuerung, Kugelgewindetrieben von 20 mm, AC Servos und einem automatischen Pneumatik-Wechselsystem HSK-E 25 mit Doppelarm Werkzeugwechsler, ermöglicht dieses Modell eine effiziente und präzise Produktion. Das 20-fach Revolvermagazin zusammen mit der Hauptspindel Jäger Z62, die bis zu 3,2 kW und 60.000 U/min erreicht und flüssigkeitsgekühlt ist, rundet das Profil dieser leistungsstarken Maschine ab.

Für noch komplexere Bearbeitungsprozesse bieten wir die 5-Achs-Version an. Zusätzlich zu allen Vorteilen der 3-Achs-Maschine verfügt diese Ausführung über eine Schwenkachse (B) mit Zykloidgetriebe sowie eine Drehachse (A bzw. C), die durch einen Torque Motor betrieben wird. Diese zusätzlichen Achsen eröffnen neue Möglichkeiten in der 5-seitigen Bearbeitung oder der simultanen 5-Achs-Bearbeitung, was die Herstellung komplexer Geometrien in einem einzigen Arbeitsgang ermöglicht.

OPTIONEN:

-Stahl/Polymerbeton Grundaufbau

-Linearachsen auf Präzisionsprofilschienen

-Hochfrequenzspindel bis 3,2 kW und 60.000 U/min

-Heidenhain® TNC 640 Steuerung

-3-Achs- und 5-Achs-Ausführung möglich

MERKMALE:

-3-Achs CNC-Maschine Maschinenbett UHPC Beton

-Nasszelle mit Schwallkühlung

-Linearachsen auf Präzisionsprofilschienen

-Heidenhain® TNC 640 Steuerung

-automatisches Pneumatik-Wechselsystem HSK-E 25 mit Doppelarm-Werkzeugwechsler

-20-fach Revolvermagazin

-5-Achs CNC-Maschine Schwenkachse (B) - Zykloidgetriebe

-Drehachse (A bzw. C) Torque Motor

AUFBAU:

-Portal: Mobil, Tisch: Fest

BELIEBTE MATERIALIEN:

-Stahl / Edelstahl

-Titan

-Graphit

-Kupfer

-Messing

-Aluminium

-Keramik

-Sonderwerkstoffe

ANWENDUNGEN:

-Mikrobearbeitung

-Feinmechanische Bearbeitung

-Medizintechnik

-Elektronikindustrie

-Automobilzulieferindustrie

-Werkzeug- und Formenbau

Wafer-Handler der Serie 1

Roboter der Serie 1 sind für das Waferhandling konzipiert. Durch das Baukastensystem sind verschiedene Grundkörper von 7“ bis 21“ Z-Hub, mit vielen verschiedenen Armbaugruppen von 10,5“ bis 28“ kombinierbar. Abhängig von der Kombination der Achsen sind so Handhabungsgewichte bis 3 kg möglich.

Wafer-Handler der Serie 3 mit Single Arm

Roboter der Serie 3 mit Single Arm werden dort eingesetzt, wo eine höhere bauliche Steifigkeit gefordert ist. Damit können Lasten von bis zu 5 kg auch in Kombination mit langen Armbaugruppen und großem Z-Hub bis 21“ realisiert werden.

Wafer-Handler der Serie 3 mit Dual Arm

Roboter der Serie 3 mit Dual Arm besitzen das Potenzial, den Durchsatz einer Anwendung zu steigern. Durch die beiden unabhängigen Arme, können Wafer sehr schnell ausgetauscht und somit Leerfahrten vermieden werden.

Seit über 15 Jahren werden diese Wafer-Handler in den unterschiedlichsten Wafer-Bearbeitungszellen, Sortern und Inspektionsanlagen weltweit sehr erfolgreich eingesetzt.

Made in Germany

Hochfrequenz Frässpindel ES 325 HSK 25

Lieferzeit auf Anfrage!

Merkmale

• Automatische Werkzeugblockierung mit Pneumatikkolben (Lösekolben)
• Vordere Lager Keramik
• Hintere Lager Keramik
• Lagerschmierung Lebenszeit geschmiert
• Max. Drehzahl: 40.000 U/min
• Spindelgehäuse Aluminium legiert
• Kühlung = luftgekühlt- oder wassergekühlt bis 40.000 U/min
• Gewicht: 7 kg

Optionen

• Linearwechsler HSK 25
• Halteklammern HSK 25 und HSK 32
• Werkzeugaufnahmen
• CoolMin extern

Hochfrequenzspindel HFS / HFS für manuellen Werkzeugwechsel

• poliger Drehstrommotor 0,8 kW / 2,2 kW
• Schutzart IP 54, Isolationsklasse F, CE
• Drehzahlbereich 5.000 – max. 24.000 U/min
• Drehmoment 0,6 Nm (bei 18.000 U/min)
• Drehzahlsteuerung mittels Frequenzumrichter
• Steckeranschluß M
• Spannzangenaufnahme / mm

Unsere luftgekühlte Hochfrequenzspindel wir durch einen Dreiphasen-Asynchronmotor mit Kurzschlussläufer angetrieben. Diese Bauart des Motors ermöglicht eine extreme Laufruhe sowie einen gleichmäßigen Drehmomentverlauf. Die Spindel der HFS-Serie bietet Ihnen ein gutes Leistungs- und Drehmomentverhalten für kleine und mittlere Systeme.

Merkmale

• Robuster 2-Poliger Drehstrommotor
• Drehzahlbereich 5. U/min – . U/min
• Motorwelle zur Aufnahme für ER mm) / ER – mm)
• Spindellagerung, 2 Lager A-seitig, 1 Lager B-seitig, SKF Lager
• Runde Bauform, Schutzart IP , Isolationsklasse F, CE
• Eigenbelüftung B-seitig
• Steckeranschluss M
• Werkzeugwechsel manuell
• Drehzahlsteuerung mittels Frequenzumrichter

Optionen

• Frequenzumrichter FU für HFS und HFS
• Spannblock SB ; HFS  SB ; HFS
• Motoranschlusskabel MK- 3 Meter MK ; 5 Meter
• Bremswiderstand  W, R; FU / FU
• Spannzangen

Lineareinheit iLE 20/20

Die Lineareinheit iLE 20/20 basiert auf einer ausgefeilten Lineartechnik, die durch langjährige Erfahrung und zahlreichen spezifischen Kundenanforderungen permanent weiterentwickelt wurde. Kundenwünsche und Erfahrungen aus den Service-Feldern sind als Produktweiterentwicklungen eingeflossen.

So können wir für jede Anwendung ein passendes Linearsystem anbieten sowie für individuelle Kundenwünsche maßgeschneiderte Lösungen konzipieren.

Die Lineareinheiten sind mit einer oder zwei integrierten Kugelgewindeantrieben (Ø 20 mm), Steigungen von wahlweise 5/10/20/40 mm und mit 2, 4, 6 oder 8 Stahlschlitten mit Alu-Aufspannplatten erhältlich. Profilllängen 290 mm bis 2990 mm in 100 mm Schritten verfügbar!

Merkmale

• hochsteife und hochpräzise Antriebseinheit mit kleinsten Abmessungen
• hohe Tragzahlen, hohe Präzision und hohe Steifigkeit durch integrierte Profilschienenführung
• hohe Positionier- und Wiederholgenauigkeit durch Kugelgewindetrieb mit spielfreiem Mutternsystem
• hohe Verfahrgeschwindigkeiten bei gleichzeitig hoher Präzision durch Kugelschienenführungen, große Spindeldurchmesser und -steigungen

Optionen

• Schritt- oder Servomotor
• außenliegende Endschalter
• Energieketten
• Verbindungselemente
• Faltenbalg

Lineareinheiten der Baureihe LES

sind in vielen Branchen eingesetzte und seit Jahren bewährte Linearachsen mit Spindelantrieb. Die von Konstrukteuren geschätzten Lineareinheiten sind einbaufertige Module, die vornehmlich in der Fabrikautomation, der Handhabungstechnik und im Leichtmaschinenbau zum Einsatz kommen.

Die vorgestellte Einheit von isel ist bis zu einer Länge von mm erhältlich; Varianten mit spezieller Motoranbindung, individuellen Adapterflanschen und Endenbearbeitung der Kugelgewindespindeln sowie eine variable Schlittenanzahl sind bestellbar. Eloxierte, biegesteife Aluminium-Spezialprofile mit Präzisions-Stahlwellen sind die Basis der Baureihe LES. Zur Verbesserung der Servicefreundlichkeit wurden Spindellagerung und Motorbefestigung funktional getrennt. Zur Verbesserung der Servicefreundlichkeit wurden Spindellagerung und Motorbefestigung funktional getrennt; die Spindellagerung muss nicht mehr demontiert werden, um den Endlagenschalter zu tauschen. Die integrierten Endschalter begrenzen den Verfahrweg der Lineareinheit. Für die flexible Gestaltung des Verfahrweges besteht die Möglichkeit, verschiebbare externe Endschalter zu verwenden.

ÜBER 40 JAHRE KERNKOMPETENZ!

Unsere Aluminiumprofile sind natur-eloxierte, nach DIN EN 12020-2 gefertigte Strangpressprofile in den Standardlängen von 1 m und 3 m, Breite und Höhe sind variabel. Auf Anfrage schneiden wir Ihnen Ihr Aluminiumprofil aber auch gerne auf die passende Länge zu. Verschiedenste Aluprofile decken die unterschiedlichsten Anforderungen ab, so dass sicher auch Sie bei isel die passende Lösung für Ihre Konstruktion finden.

Wir freuen uns über Ihren Anruf! +49 (0) 66 59 / 981 - 800

Die Aluminiumprofile der Baureihe S sind in Standardlängen von 1 m und 3 m bestellbar!

Lieferungen bis 4 m kostenfrei!

ÜBER 40 JAHRE KERNKOMPETENZ!

T-NUTENPLATTEN PT-SERIE - BEI ALLEN MASCHINEN EINSETZBAR!

Präzisions-, Aufspann und Bearbeitungsfläche - Dickwandig, verzugsfrei und äußerst formstabil.

Durch die beidseitig plangefrästen Flächen sind die T-Nutenplatten der PT-Serie, bei allen Maschinen individuell einsetzbar. Die T-Nutenplatten aus der Baureihe S sind Dickwandig, verzugsfrei und äußerst formstabil! Umfangreiches Zubehör sowie einen Ablaufrinne für geringe Flüssigkeitsmengen sind als Optionen erhältlich.

isel Aluminiumprofile stammen allesamt aus eigener Produktion und werden häufig in Industrie und Maschinenbau eingesetzt. Durch ihre flexiblen Einsatzmöglichkeiten, ihre kompakte Bauweise und ihre hohe Stabilität lassen sich beliebige Anlagen leicht und schnell aufbauen.

Lieferungen bis 4 m kostenfrei! Alle anderen Sonderlängen und Gewichte auf Anfrage

Unsere Aluminiumprofile sind natur-eloxierte, nach DIN EN 12020-2 gefertigte Strangpressprofile in den Standardlängen von 1 m und 3 m, Breite und Höhe sind variabel. Auf Anfrage schneiden wir Ihnen Ihr Aluminiumprofil aber auch gerne auf die passende Länge zu. Verschiedenste Aluprofile decken die unterschiedlichsten Anforderungen ab, so dass sicher auch Sie bei isel die passende Lösung für Ihre Konstruktion finden.

Wir freuen uns über Ihren Anruf! +49 (0) 66 59 / 981 - 800

Nehmen Sie mit uns Kontakt auf!

Online erhältliche in folgenden Längen (mm):

400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1300, 1400, 1500, 1800, 2000, 2500, 3000

Universelle Präzisions-, Aufspann und Bearbeitungsfläche

Aluminium, natur eloxiert

Gefertigt nach DIN EN 12020-2

Beidseitig plangefräst

Bei allen Maschinen einsetzbar

Dickwandig, verzugsfrei und äußerst formstabil

Profilzuschnitt auf Anfrage

umfangreiches Zubehör

Optionen:

Ablaufrinne für geringe Flüssigkeitsmengen

Antriebselemente von isel: Hohe Verfahr- und Positioniergenauigkeit

Antriebselemente in Form von Kugelgewindemuttern und Kugelgewindespindeln (je ᴓ12, ᴓ16, ᴓ20 und ᴓ25) gehören zur Kernkompetenz von isel: Über 1 000 000 verkaufte Einheiten in 25 Jahren sprechen für unser Know-how. isel Kugelgewindespindeln sind hochwertig, präzise, verschleißfest und Made in Germany.

Auf modernsten Maschinen werden isel Antriebselemente in gerollter Ausführung hergestellt und anschließend gehärtet und poliert. Als gerollte Version sind sie deutlich günstiger als geschliffene Kugelgewindespindeln und trotzdem für viele Konstruktionen geeignet

Kugelgewindespindeln

Kugelgewindespindeln von isel werden nach DIN 69051, Teil 3, Toleranzklasse 7 gefertigt und in verschiedenen Längen mit ein- oder zweiseitiger Enden-Bearbeitung hergestellt.

Kugelgewindemuttern

Kugelgewindemuttern von isel werden mit Einzelgangrückführung und Kugelkomplettrückführung ausgeliefert. Ihre spezielle Konstruktion und Ausführung ermöglichen eine spielfreie Einstellung des Laufs auf den Kugelgewindespindeln.

Flanschlager

isel Flanschlager sind Gehäuseeinheiten in zweifacher Ausfertigung - entweder mit Lagerung der Spindel-Antriebsseite oder mit Lagerung von Spindel-Antriebsseite und Spindel Loslagerseite. Passend zur Spindel sind sie in verschiedenen Durchmessern erhältlich.

Lagerböcke

Lagerböcke von isel bestehen aus einem Aluprofil nach DIN EN 12020-2 und können universell befestigt werden. Sie dienen zur Adaption von Motor und Lagerflansch.

Spannblöcke

isel Spannblöcke sind Spannblöcke für Fuß- und Flanschbefestigung und bestehen aus brüniertem Stahl. Sie sind erhältlich für Kugelgewindespindeln mit einem Durchmesser von 16 mm und 25 mm.

Wellenkupplungen

Wellenkupplungen von isel verbinden Antrieb und Lagerbock. Sie dienen zum Ausgleich des axialen Wellenversatzes, reduzieren Drehmoment- und Drehgeschwindigkeitsstöße und vermindern die Ausbreitung des Köperschalls.

OPC UA-SERVER VON ISEL

Allgemein

OPC UA (Open Platform Communication, Unified Architecture) ist ein Kommunikationsprotokoll für Industrie 4.0 und das Internet der Dinge (IoT). Dieses Protokoll ermöglicht einen standardisierten Datenaustausch zwischen Maschinen, Geräten und Komponenten, die im industriellen Bereich Anwendung finden. Der Schnittstellenstandard ist dabei unabhängig von Herstellern oder Systemlieferanten einer Anwendung, von der Programmiersprache, in der eine Software programmiert wurde und vom Betriebssystem, auf dem die OPC UA-Anwendung schließlich ausgeführt wird.

Weitere Informationen zu OPC UA

https://opcfoundation.org/about/opc-technologies/opc-ua/

https://www.unified-automation.com/

https://de.wikipedia.org/wiki/OPC_Unified_Architecture

Funktionsumfang

Mit Blick auf die Nutzbarkeit der isel-Maschinenserien in einem Automatisierungsumfeld wurden in der isel OPC UA-Serveranwendung sinnvolle Funktionen aus verschiedenen Informationsmodellen umgesetzt, welche die Verwendung der Maschine durch einen OPC UA-Client unterstützen. Die bereitgestellten Funktionen ermöglichen die einfache Integration nahezu aller von isel angebotenen Maschinenserien in OPC UA-basierende Automatisierungsprozesse.

Euromap 77:

Jobverwaltung, Maschinenkonfiguration, Maschineninformationen, Maschinenstatus

Umati (universal machine technology interface)

Maschinenidentifikation, Maschinen-Monitoring (Machine-Tool), Produktionsinformationen (ActiveProgram)

Herstellerspezifisch isel

Zugriff auf Maschinen- und Steuerungsparameter, Zugriff auf Variablen, Lesen und Schreiben von digitalen und analogen Ein- und Ausgängen, Jobverwaltung über Flag-Signalisierung, Abfragen von Prozessdaten, und vieles mehr.

Einen Überblick über die Funktionen des OPC UA-Servers können Sie sich in der Dokumentation verschaffen:

Merkmale

• OPC UA Software-Erweiterungsmodul für isel-Maschinen
• Empfohlene Hardware: Intel Core i3/i5, AMD Ryzen 3/5 oder höherwertig
• Lauffähig unter Windows 7 / Windows 10
• Anbindung von bereits vorhandenen Anlagen und Maschinen möglich (ggfs. Update von ProNC erforderlich)
• Einbindung nahezu aller Maschinenmodelle möglich
• Ständige Erweiterung und Ergänzung der bereitgestellten Informationsmodelle

Sie haben Fragen zu unserer Software oder möchten für Ihren speziellen Anwendungsfall eine telefonische Beratung?

Dann kontaktieren Sie uns!

Unser geschultes Vertriebspersonal berät Sie gerne bei allen Fragen rund um die System- und Automatisierungstechnik:

Tel.: +49 (0) 6659 981 800

isel Linearführungen

Die Einbaulage einer Linearführung ist grundsätzlich beliebig wählbar, allerdings sollten alle auftretenden Kräfte und Momente unterhalb der Maximalwerte der jeweiligen Achsen liegen. Im Dauerbetrieb sind alle Linearführungen für Umgebungstemperaturen bis zu ° C ausgelegt, kurzfristig auch für Temperaturen bis zum maximal ° C. Ein Einsatz bei Temperaturen unterhalb des Gefrierpunkts ist nicht möglich.

Linearführungen

Linearführungen von isel bestehen aus Aluminium Strangpressprofilen, die mit Hilfe von Nivellierplatten ausgerichtet oder auf einer entsprechend genau bearbeiteten Auflagenplatte aufgespannt werden. Die Toleranzen liegen im Bereich von 0,1 mm/ mm.

Linearschlitten

Linearschlitten von isel werden wahlweise mit Aluminium oder Stahlgrundkörper ausgeliefert und sind in Standardlängen von mm, mm, mm und mm erhältlich. Alle Schlitten basieren auf einem patentierten Kugelumlaufprinzip, die Kugeln bewegen sich spiel- und geräuschfrei.

Linearführungsschienen ø 8 mm, ø mm, ø mm

Linearführungsschienen von isel sind Aluminium-/Stahlverbundsysteme aus Aluminium Strangpressprofilen nach DIN und werden wahlweise mit einem Durchmesser von 8 mm, mm oder mm und einer Härte von HRC ausgeliefert. Alu-Schlitten/Laufwagen

Die patentierten Wellenschlitten von isel eignen sich hervorragend zum Aufbau komplexer Mehr-Achsanlagen für Handling und Bearbeitung und decken durch eine breite Modell-Palette viele Applikationsmöglichkeiten ab.

Zubehör

Verzinkte Gewindeschienen und Gleitmuttern, Linearkugellager, Schmierfett, Führungswellen oder Laufrollen: Durch das passende Zubehör steigern Sie die Leistung Ihrer Lineartechnik. Sprechen Sie uns an!

Wellen, Wind, Meeresströmungen – Offshore-Windkraftanlagen sind extremen Kräften ausgesetzt. Zusätzlich beeinflussen Muscheln und Algen die Lastaufnahme der Bauwerke.

Wie sich dieser Bewuchs auswirkt, untersuchen Wissenschaftler*innen des Leichtweiß-Instituts für Wasserbau (LWI) im Forschungsprojekt „EnviSim4Mare“ .

Dafür setzen die Forschenden jetzt ein neues Messgerät ein, mit dem sie die Umströmung von Strukturen messen können.

Für das neue Salzwasser-Wellen-Strömungskanal der der TU-Braunschweig, wurden Lineareinheiten und Zubehör der isel Germany AG verwendet.

Das sogenannte Shake-The-Box 4D-PTV System wurde auf einem Wellenkanal in der Versuchshalle des LWI aufgebaut. Ungefähr 800 Kilogramm wiegt die Konstruktion, an der Kameraarm, vier Kameras und LEDs befestigt sind. Rund 300.000 Euro hat das Hightech-Gerät gekostet. Was rein äußerlich zunächst wenig spektakulär daher kommt, entpuppt sich als hochkomplexes System. In den ersten Wochen waren Mario Welzel und Clemens Krautwald vor allem damit beschäftigt, das Messgerät kennenzulernen. „Wir haben deshalb im Vorfeld der ersten Versuche etwas mehr Zeit eingeplant“, sagt Mario Welzel, wissenschaftlicher Mitarbeiter im “EnviSim4Mare”-Projekt. „Für die Messungen müssen wir zahlreiche Einstellungen am 4D-PTV System vornehmen.“

Quelle:

Technische Universität Braunschweig

Leichtweiß-Institut für Wasserbau

Abteilung Hydromechanik, Küsteningenieurwesen und Seebau

Beethovenstraße 51a

38106 Braunschweig

Bildnachweis:

Max Fuhrmann/TU Braunschweig

Auf dem Bild deutlich erkannbar ist hier die an der Anlagenrückseite installierte Lineareinheit iLD mit Direkantrieb und eine Z-Achse LES des Zulieferunternehmens isel Germany AG.
