FRICKE Abfülltechnik GmbH & Co. KG

Zur Befüllung von offenen Gebinden, wie z.B. Dosen, Eimer, Hobbocks. Überspiegelabfüllung grob / fein. Produktzuführung aus höher liegenden Lagertanks durch eigenes Gefälle oder mit Hilfe von Pumpen. Direkter Anschluss über Produktschläuche am Ventil.

■ eine eichfähige Überspiegelabfüllung

■ fadenabschneidendes, nicht nachtropfendes Abfüllventil

■ eine schnelle Reinigung des Ventils

■ eine schnelle Umstellung auf andere Gebindeabmessungen und wechselnde Produkte

■ die ideale Losung für kleine und mittlere Abfüllauftrage

■ eine einfache Bedienung durch eine Person

■ Abfüllleistungen bis zu 10 Gebinde in der Minute

■ geringer Platzbedarf

■ sofort einsetzbar: nur Energie (Strom und/oder nur Druckluft) sowie Produktversorgung anschließen und die Abfüllung kann gestartet werden

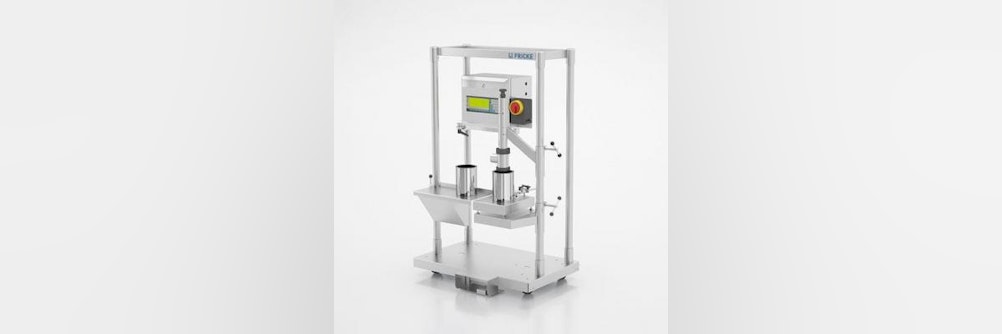

Halbautomatische Abfüllmaschine mit elektronischer Waage für eine Abfüllung von viskosen bis pastösen Flüssigkeiten, wie z.B. Farben, Lacke, Dispersionen, Klebstoffe, Bitumen.

Sie eignet sich für das genaue Abfüllen von viskosen bis pastösen Flüssigkeiten, wie Farben, Lacke oder Klebstoffe, in offene Behälter wie Dosen und Eimer. Für Flüssigkeiten, die schäumen, gasen oder statische Aufladungen erzeugen können, wie Lösungsmittel oder chemische Flüssigkeiten, bietet die Anlage eine Unterspiegelabfüllung, z.B. in Kanister. Die Zuführung der Flüssigkeiten erfolgt aus Lagertanks durch Gefälle oder Pumpen.

■ eine eichfähige Abfüllung, sowohl Überspiegel als auch Unterspiegel

■ eine schnelle Reinigung der Ventile (der produktberührte Bereich besteht aus 3 Teilen)

■ eine schnelle Umstellung auf andere Gebindeabmessungen und wechselnde Produkte

■ eine einfache Bedienung durch eine Person

■ sofort einsetzbar: nur Energie (Strom und/oder nur Druckluft) sowie Produktversorgung anschließen und die Abfüllung kann gestartet werden

Sie eignet sich für die Überspiegelabfüllung in offene Behälter wie Dosen und Eimer sowie für die Unterspiegelabfüllung in Spundloch-Gebinde, z.B. Kanister, für schäumende, gasende oder statisch aufladende Flüssigkeiten.

■ eine eichfähige Überspiegelabfüllung

■ fadenabschneidendes, nicht nachtropfendes Abfüllventil

■ eine fast schaumfreie, eichfähige Unterspiegelabfüllung

■ eine schnelle Reinigung des Ventils

■ eine schnelle Umstellung auf andere Gebindeabmessungen und wechselnde Produkte

■ die ideale Lösung für kleine und mittlere Abfüllaufträge

■ eine einfache Bedienung durch eine Person

■ Abfüllleistungen bis zu 10 Gebinde in der Minute

■ sofort einsetzbar: nur Energie (Strom und/oder nur Druckluft) sowie Produktversorgung anschließen und die Abfüllung kann gestartet werden

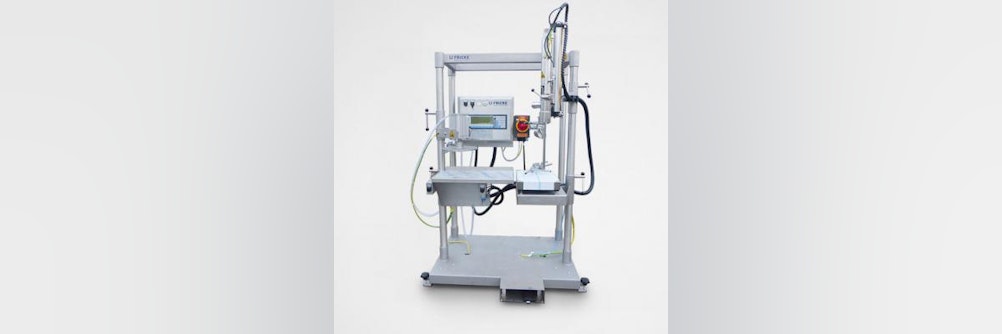

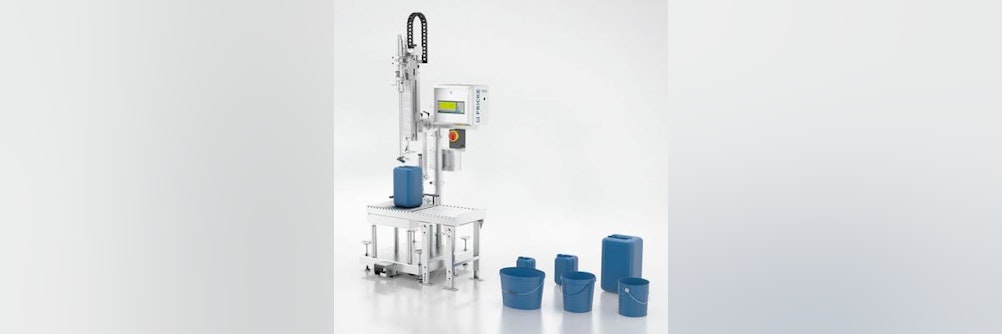

Die EFS 50 ist eine halbautomatische Abfüllmaschine mit zwei unterschiedlichen Ventilen zum gewichtsgenauen Abfüllen von viskosen bis pastösen Flüssigkeiten, wie Farben, Lacke, Klebstoffe, Bitumen.

Genau das hat eine Anforderungsauswertung von Dosierstatistiken von mittelständischer Parfüm- und Aromenhersteller .

2 Waagen deshalb, weil Stillstandzeiten so auf ein Minimum reduziert werden können und ein großer Gewichtsbereich abgedeckt werden kann.

Von vollautomatischen Dosierungen in kleinen Größenordnungen (bis 50 Liter) bis hin zu größeren Chargen mit bis zu 600 Litern.

Wie von FRICKE gewohnt können auch bei der Duplex die modularen Dosiereinheiten flexibel erweitert werden.

■ 30 oder 60 kg Waage

■ 600 oder 1.500 kg Waage

■ kleinste Einzeldosierung 0,5 g

■ Batchgewicht von 50 bis 600 Liter

■ Vollautomatischer Mischbehältereinzug

■ Flexible Lagerausführung der Rohstoffe

■ Schneller Behälterwechsel

■ Unbeaufsichtigter Anlagenbetrieb

■ Optional: Rührstation und Pulverdosierung

■ Ex-Schutz nach Atex

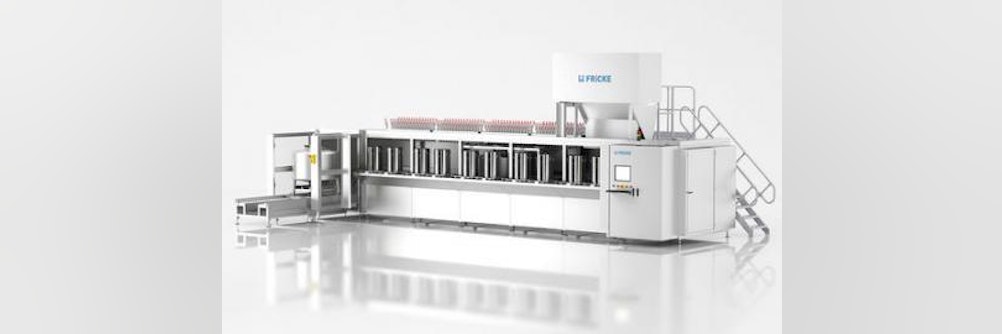

Dosiersystem für Flüssigkeiten mit zwei Waagen für Aromenhersteller, die Stillstandzeiten auf ein Minimum reduzieren und großer Gewichtsbereich abgedeckt werden kann.

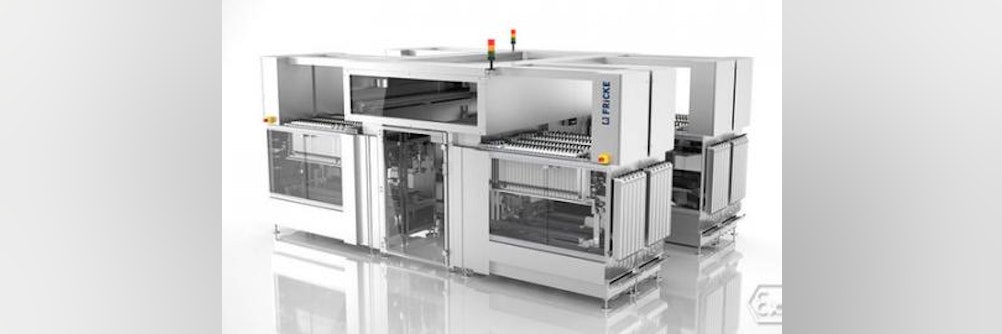

Neben der variablen Anzahl an Dosiermodulen mit den Ventilbehältern verfügt der Dosing Star über ein Linear-Portal zur Verteilung der Batch-Behälter auf die einzelnen Module.

Bis zu 25 Mischbehälter werden auf jeweils einen Tablettwagen (Trolleys) gestellt. Vier Trolleys können nun bequem in die Anlage geschoben werden.

Durch den modularen Aufbau der Dosieranlage ist es möglich, bis zu 8 Dosiermodule mit dem Linear-Portal zu verbinden. In jedem der Dosiermodule können maximal 128 Ventilbehälter gelagert werden.

■ schnelles Dosieren in Behältern mit einem Öffnungsdurchmesser ab

ca. 15 mm

■ Greifsystem zur zeitoptimalen Verteilung der Mischbehälter auf bis zu 8 Dosiermodule

■ feste sowie flexible Barcodes können genutzt werden

■ Eilauftrage werden optimal in den Fertigungsablauf integriert

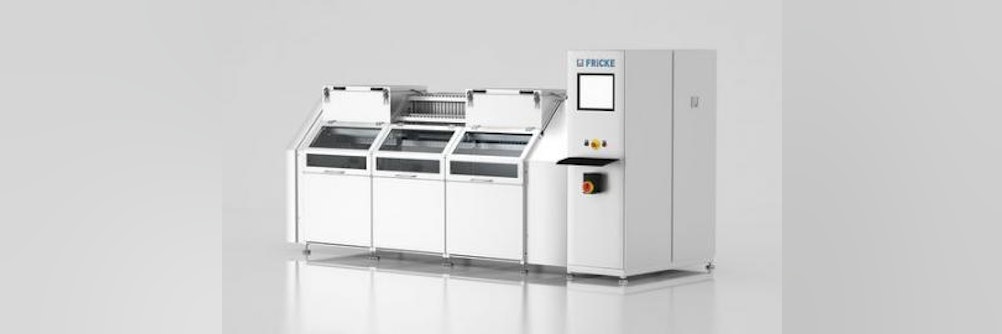

Der Dosing Star zeichnet sich durch seine sehr hohe Dosiergenauigkeit bei maximaler Dosiergeschwindigkeit aus. Der Aufbau ist modular. Jedes Modul verfügt über eine eigene Waage.

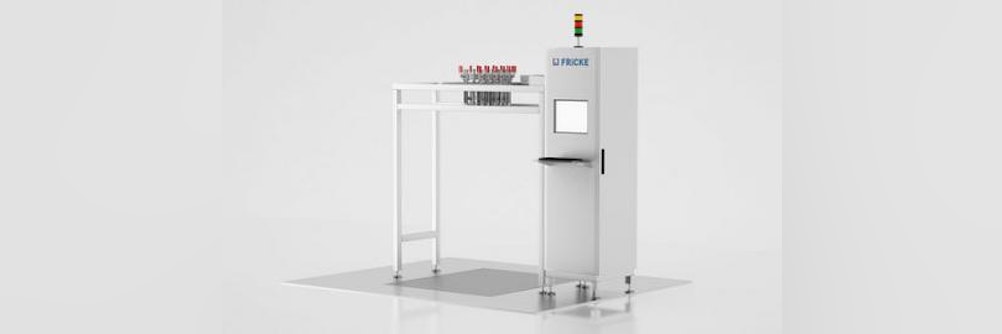

Die Systeme arbeiten mit Massedurchflussmessern oder Messzellen und Waagen.

■ Dosiercluster

■ Dosierung von Großkomponenten für Mischungen bis 12 t

■ Stationäre oder mobile Tanks

■ Durchflussmenge: 30 - 250 Liter/ min

■ Paralleldosierung mit mehreren Waagen oder bei Massedurchflussmessern

■ Barcode-unterstützte Dosierungen

■ unbeaufsichtigter Betrieb

■ integrierte Absaugung am Dosiercluster

■ unterschiedliche Wagebereiche

■ Ex-Schutz nach Atex

Die Vorzüge liegen klar auf der Hand: Vervollständigen Sie Ihre Vormischungen einfach – in einem einzigen weiteren Arbeitsschritt – um die verbleibenden Großkomponenten und das selbstverständlich Barcode-unterstützt und vollautomatisch.

Mit unseren modernen Lagersystemen können Sie Großkomponenten jederzeit aus mehreren Fässern gleichzeitig entnehmen. Das arbeits- und reinigungsintensive Umpumpen aus Fässern in Mischbehälter gehört der Vergangenheit an.

Unsere Systeme dosieren parallel in stationäre und mobile Tanks. Die Systeme arbeiten mit Massedurchflussmessern oder Messzellen und Waagen.

Speziell für Bürogebäude entwickelt, können die modular aufgebauten und platzsparenden Laboranlagen bis zu 600 Komponenten mit höchster Präzision automatisieren.

Schnelle Präsentationen von Mischungen sind von nun an ein weiterer Vorzug Ihres Unternehmens.

■ 34 Mischungen vollautomatisch im unbeaufsichtigten Nachtbetrieb

■ optional bis zu 54 Mischungen

■ 2 000 Dosierungen pro Tag

■ Barcode-unterstützte Dosierungen

■ Dosiergenauigkeit bei 6 kg Waage: ±3 mg

■ kleinste Dosiermenge bei 6 kg Waage: 5 mg

■ Mischungen bis 1 000 ml

■ schnelle Präsentation von Dosier-Ergebnissen

■ gekühlte und geheizte Komponenten

■ modularer Aufbau für verschiedene Baugrößen (100-500 Komponenten)

■ integriertes Vorratslager

Dosieranlagen für kleine bis mittlere Kreativ- und Bemusterungslabore

Unsere Maschinen bieten vielseitige Möglichkeiten zur Prozessoptimierung. Ausgestattet mit Ventilen unterschiedlicher Größe, gewährleisten sie maximale Geschwindigkeit und Genauigkeit. Der Einsatz mehrerer Waagen in einer Anlage steigert die Produktivität erheblich, schafft freie Kapazitäten und ermöglicht eine termingerechte Fertigung bei einer Leistungssteigerung von 50%.

■ Ventilgrößen von DN 15 - DN 50

■ bis zu 16 Mischungen vollautomatisch im unbeaufsichtigten Nachtbetrieb

■ Waagengröße: 1500 kg; 20 g angezeigte Waagenauflösung

■ Dosiergenauigkeit +/- 20 g

■ Paralleldosierung auf mehreren Waagen

■ Barcode-unterstützte Dosierungen

■ schnelle Anpassung an Dosiergefäße zwischen 150 l und 1500 l

■ individuelle Behälter-Transportsysteme

■ integrierte, umweltfreundliche Absaugung an der aktuellen Dosierstelle

■ optional: Rohrleitungsplanung und Ausführung

■ Ex-Schutz nach Atex

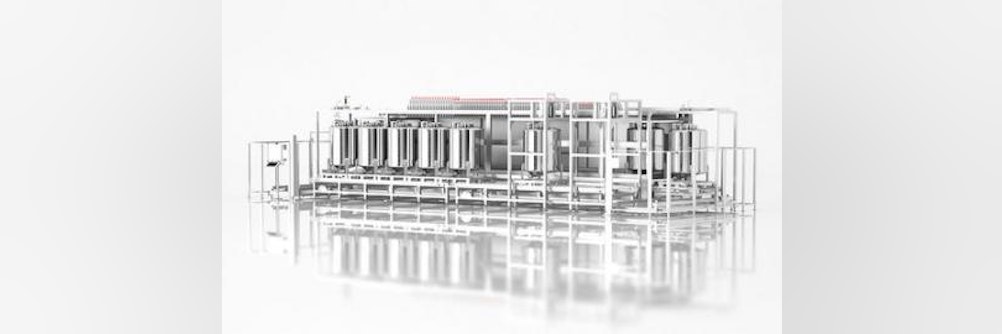

Dosieranlagen für Produktionsmischungen bis zu 1500 kg Batchgröße

Unsere Maschinen bieten vielseitige Möglichkeiten zur Prozessoptimierung. Ausgestattet mit Ventilen unterschiedlicher Größe, gewährleisten sie maximale Geschwindigkeit und Genauigkeit. Der Einsatz mehrerer Waagen in einer Anlage steigert die Produktivität erheblich, schafft freie Kapazitäten und ermöglicht eine termingerechte Fertigung bei einer Leistungssteigerung von 50%.

■ bis zu 16 Mischungen vollautomatisch im unbeaufsichtigten Nachtbetrieb

■ Waagengrößen: 300/600 kg; 1 g / 2 g angezeigte Waagenauflösung

■ Dosiergenauigkeit: +/- 5 g / +/- 6 g

■ Paralleldosierung auf mehreren Waagen

■ Ventilgrößen von DN 15 - DN 50

■ schnelle Anpassung an Dosiergefäße zwischen 75 l und 600 l

■ Barcode-unterstützte Dosierungen

■ individuelle Behälter-Transportsysteme

■ integrierte, umweltfreundliche Absaugung an der aktuellen Dosierstelle

■ Optional: Rohrleitungsplanung und Ausführung

■ Ex-Schutz nach Atex

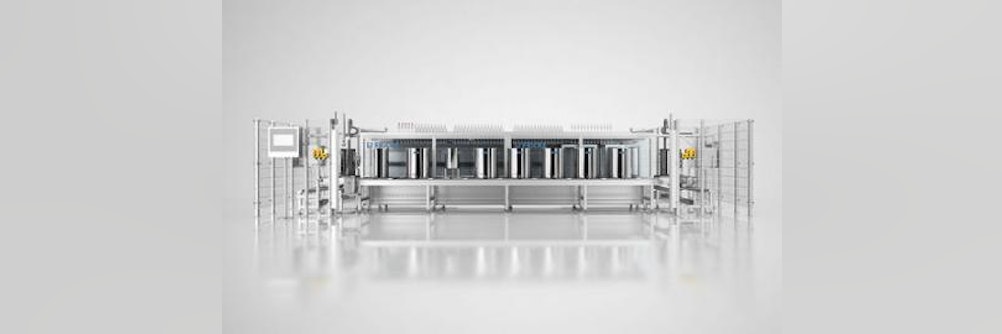

Dosieranlagen für Produktionsmischungen bis zu 600 kg Batchgröße

Dank umfangreicher Staustrecken für Mischbehälter und Multi-Pot-Mischungen ist auch ein unbeaufsichtigter Nachtbetrieb möglich. Die Batch Management Software sorgt für eine sichere und effiziente Abwicklung aller Aufträge.

■ 40 Mischungen vollautomatisch im unbeaufsichtigten Nachtbetrieb

■ 2 000 Dosierungen pro Tag

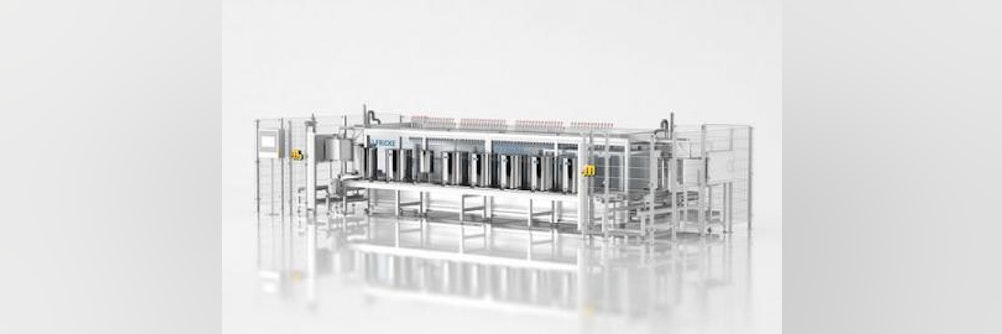

■ für Flüssigdosierungen bis zu 120 kg Batchgröße

■ 150 kg Waage, 0,1 g angezeigte Waagenauflösung

■ Dosiergenauigkeit +/- 0,5 g

■ Ventil DN 8/15

■ hohe Geschwindigkeit durch Paralleldosierung auf mehreren Waagen

■ Barcode-unterstützte Dosierungen

■ individuelle Behälter-Transportsysteme

■ integrierte, umweltfreundliche Absaugung an der aktuellen Dosierstelle

■ optional: Rohrleitungsplanung und Ausführun

■ Ex-Schutz nach Atex

FRICKE-Dosieranlagen ermöglichen es, Eilaufträge ohne Unterbrechung in den laufenden Produktionsprozess zu integrieren, wodurch Zeit- und Ablaufpläne eingehalten werden können.

Dank umfangreicher Staustrecken für Mischbehälter und Multi-Pot-Mischungen ist auch ein unbeaufsichtigter Nachtbetrieb möglich. Die Batch Management Software sorgt für eine sichere und effiziente Abwicklung aller Aufträge.

■ 40 Mischungen automatisch im Nachtbetrieb

■ 2000 Dosierungen pro Tag

■ Flüssigdosierungen bis 25 kg Batchgröße

■ Waagen mit 30 kg oder 60 kg Kapazität und 10 mg bzw. 20 mg angezeigte Auflösung

■ Dosiergenauigkeit +/- 50 mg bzw. 60 mg

■ DN 8 Ventile

■ Paralleldosierung für hohe Geschwindigkeit

■ Barcode-unterstützte Dosierungen

■ Anpassbare Anlagengrößen und Behälter-Transportsysteme

■ Integrierte umweltfreundliche Absaugung

■ Ex-Schutz nach Atex

FRICKE-Dosieranlagen ermöglichen es, Eilaufträge ohne Unterbrechung in den laufenden Produktionsprozess zu integrieren, wodurch Zeit- und Ablaufpläne eingehalten werden können.

Platzsparend verbindet diese Anlage alle Vorteile einer Labordosieranlage sowie die Produktionsfähigkeit der größeren Anlagen CONCORDIA II - V.

■ bis zu 6 kg Batchgröße

■ über 130 Mischungen vollautomatisch im unbeaufsichtigten Nachtbetrieb

■ 7 000 Dosierungen pro Tag

■ Dosiergenauigkeit bei 6 kg Waage: +/- 5 mg

■ kleinste Dosiermenge bei 6 kg Waage: 20 mg

■ modularer Aufbau für bis zu 1 000 Komponenten

■ Barcode-unterstützte Dosierungen

■ hohe Geschwindigkeit durch Paralleldosierung auf mehreren Waagen

■ individuelle Behältertransport-Systeme

■ verschiedene Rohstoff-Bevorratungen

■ Ex-Schutz nach Atex

Die CONCORDIA I (C1) ist die flexible Lösung für den Laborbereich mit Produktionsmöglichkeit und ist geeignet für Flüssigdosierungen bis zu 6 kg Batchgröße.

In robuster Edelstahlkonstruktion ausgeführt und für die automatische Spundlocherkennung vorbereitet, garantiert Ihnen diese Anlage neben der genauen, eichfähigen Abfüllung vor allem eines: Hohe Effizienz. Denn während bei herkömmlichen Maschinen das Gebinde zum Ventil geführt wird, ist es bei der FFS 20 (Koordinatenabfüllanlage PK) genau umgekehrt! Dies bedeutet eine immense Zeitersparnis, besonders bei Palettenabfüllungen unterschiedlicher Gebinde.

Die relativ leichten Ventile bewegen sich mit enormer Geschwindigkeit und sind aufgrund von nur drei Bauteilen, die direkten Kontakt zum Medium haben, leicht und schnell zu reinigen. Somit reduzieren sich die Umrüstzeiten auf ein Minimum.

Weitere Vorteile: Die Abfüllung erfolgt fast schaumfrei und ist auch für kritische Medien geeignet. Dabei garantiert das integrierte Level-Tracking ein entsprechendes Anheben des Ventils bei steigendem Füllstand. Und unabhängig von Gebindegröße und Menge können alle Abläufe gespeichert und auf Abruf bereitgestellt werden.

Was bedienungsaufwendig und kompliziert klingt, ist jedoch von einer Person in nur drei Schritten ganz leicht umzusetzen:

■ Positionieren der Palette (unter der Anlage)

■ Dokumentieren der Gebinde-Stellungen per 'teach in'

■ Starten des Abfüllvorganges

In robuster Edelstahlkonstruktion ausgeführt und für die automatische Spundlocherkennung vorbereitet, garantiert Ihnen diese Anlage neben der genauen, eichfähigen Abfüllung vor allem hohe Effizienz.

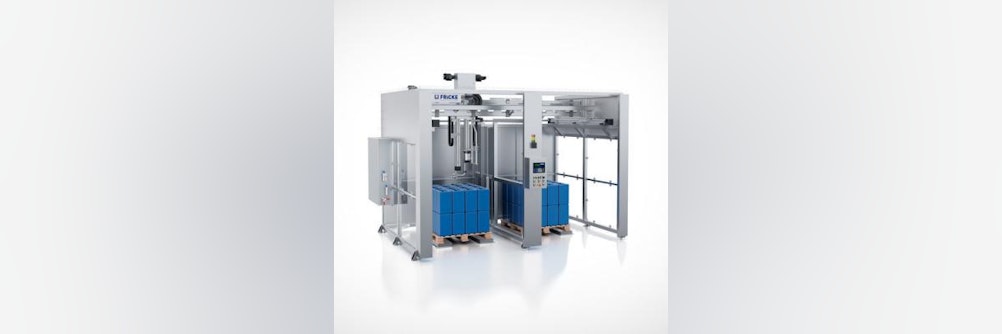

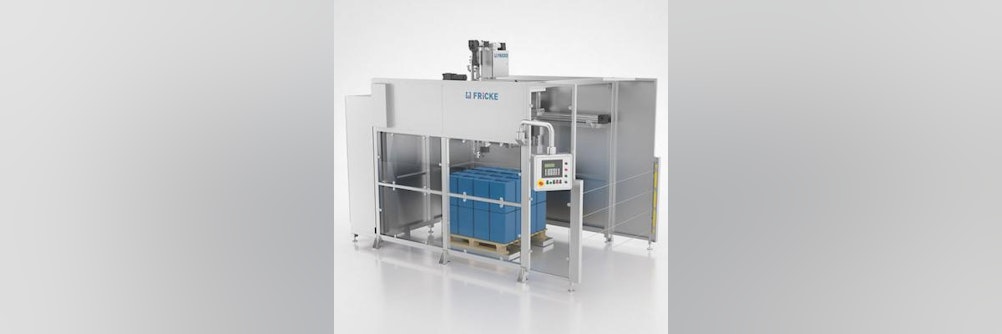

Mit der AFS 20 können Kanister direkt auf Palette stehend vollautomatisch befüllt werden. Die Spundlocherkennung erfolgt über Kameratechnologie.

Die AFS-Serie stellt Ihnen praxisbewährte Ein- oder Zwei-Stellen Füller zur Auswahl, deren Nutzen auf einen Blick überzeugt.

Alle FRICKE-Anlagen garantieren Ihnen

■ eichfähige Abfüllungen mit hoher Genauigkeit

■ schnelles, problemloses Reinigen des Ventils

■ einfache Ein-Personen-Bedienung

Mit vollautomatischen FRICKE-Abfüllanlagen lassen sich Eimer, Hobbocks oder Kanister transportieren, befüllen, verschließen und etikettieren.
