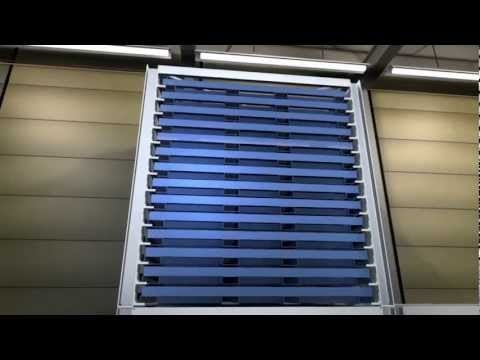

Wie trägt der Böckelt Tower zum Produktionsflächengewinn bei?
Weitere Infos unter www.blechregal.eu
Durch die extrem dichte Lagerung des Materials im Böckelt Tower können sie bis zu 30% mehr Material auf der gleichen Fläche lagern.
Rufen Sie uns an und wir machen Ihnen einen Individuellen Entwurf wie wir Ihr Lager umstrukturieren können.

www.boeckelt-tower.de

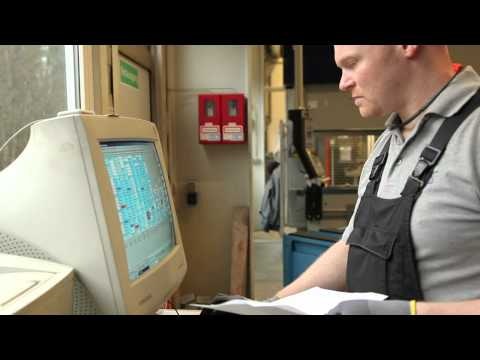

Die mitgelieferte Software erleichtert das Verwalten von Restblechen.
Im System ist für jeden der Ist-Bestand ersichtlich. Der Nutzen der Restblechverwendung steht und fällt mit einer schlanken Verwaltung und der Sichtbarkeit der IST-Bestände für alle Mitarbeiter.

www.boeckelt-tower.de

Die Mitgelieferte und im Preis enthaltene Software vereinfacht das Verwalten von Ist-Beständen. Auch Reste können kinderleicht wiedergefunden werden. Erfahren Sie wie einfach es ist Restbleche jeglicher Form und Größe in der Software einzutragen und diese über die intuitive Suchfunktion wieder zu finden.

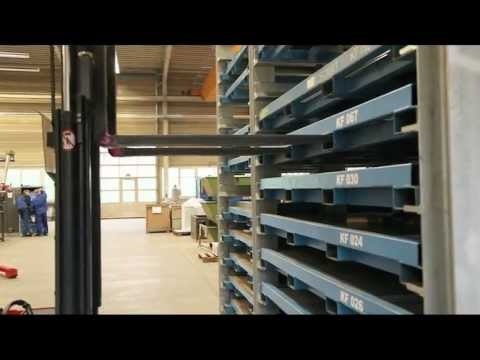

Wie trägt der Böckelt Tower zur Produktivitätssteigerung in ihrem Unternehmen bei? Erfahren Sie mehr wie Sie mit den Systemkassetten des Böckelt Towers die Produktivität Ihrer Blechbearbeitung steigern. Egal ob Sie 15 oder 400 Kassetten haben. Der Böckelt Tower ist die intelligente Lösung für das Lagern von Flachblechen.

www.boeckelt-tower.de

Wie sieht der tägliche Arbeitsablauf mit dem Böckelt Tower Lagersystem aus? Aus der Praxis für die Praxis! Besuchen Sie unser Unternehmen! Vereinbaren Sie einen Termin unter 0226992880!

info@boeckelt-tower.de

www.boeckelt-tower.de

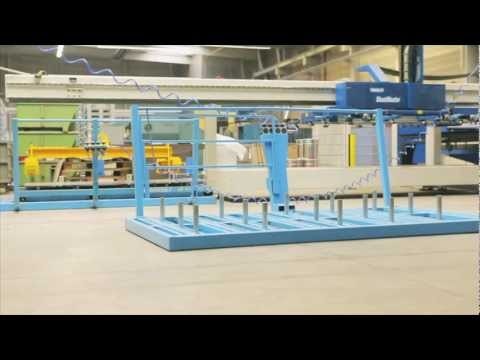

Der Aero Gleiter die Lösung zum Platzieren von Blechpaketen an Ihrer automatisierten Maschine. Kennen Sie auch das Problem von gelösten Anschlagwinkeln und Spreizmagneten? mit dem AeroGleiter gehören diese der Vergangenheit an!
Erleben Sie den AeroGleiter auch in der Realität in unserer Blechbearbeitung!

www.boeckelt-tower.de

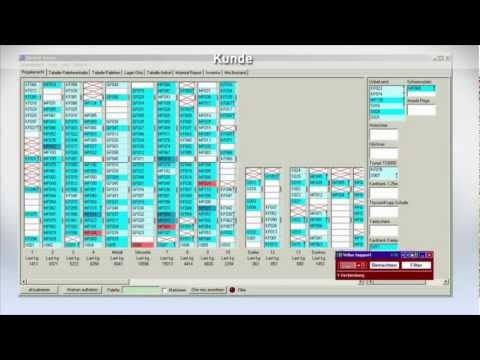

Wie funktioniert die mitgelieferte Software des Böckelt Towers. Wie lassen sich eingelagerte Produkte kinderleicht wieder finden. www.velus.de
Erfahren Sie mehr wie sich Materialbestände und Restbestände einfach und kinderleicht Händeln lassen. Jeder im Betrieb kann die mitgelieferte Software öffnen und erhält einblick in die Lagerbestände.
Die Software verfügt über diverse Schnittstellen zu ERP-Software

www.boeckelt-tower.de

Eindrücke von unserem Messestand auf der EuroBlech 2012 in Hannover.
Kurze Produkterklärung und Entstehungsgeschichte zum Böckelt Tower und Diversen Zubehör Teilen, so wie den einzelnen Komponenten.
Im Interview sind Rainer Böckelt (GF und Entwickler) und Felix Jaffke (Verkauf/Produktion Böckelt GmbH). Besuchen Sie uns in Marienheide und erfahren Sie wie wir mit dem Böckelt Tower Arbeiten. Wir freuen uns auf Ihren Besuch.

www.boeckelt-tower.de

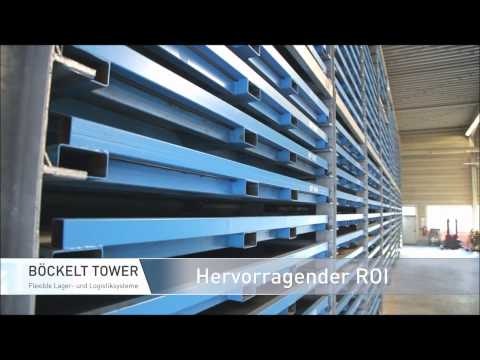

Wie schnell amortisiert sich die Investition in den Böckelt Tower, dem flexiblen Lager und Logistik System!
Kommen Sie bei uns vorbei und schauen Sie sich das System in der Praxis an.
8 Systeme mit über 350 Plätzen und 310Palletten (GF50, KF 100, MF 160, SF 100)

www.boeckelt-tower.de

SMART SHEET METAL STORAGE SOLUTIONS FOR AN OPTIMISED MATERIAL FLOW

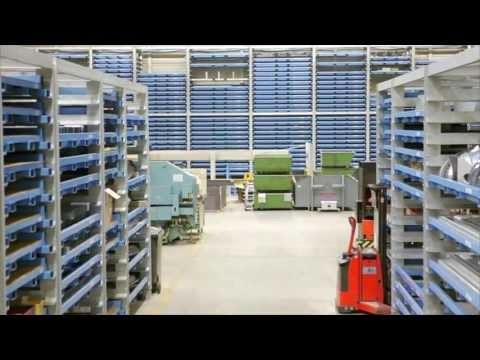

The BÖCKELT TOWER® flexible storage and logistics systems are not only smart sheet metal storage solutions for an optimised material flow, they are also optimally tailored to your enterprise with custom concepts from Böckelt. Thanks to the possibility of faster material change, tooling times and non-productive times are reduced and machine runtimes are increased. This means that other in-house processes are improved and productivity is enhanced. Every aspect of our robust and reliable BÖCKELT TOWER® rack systems has been engineered with the most careful attention to detail in an effort to deliver the performance you expect in your day-to-day operations.

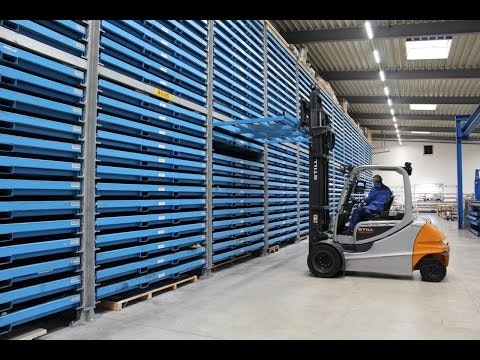

THE BÖCKELT AUTOMATIC SHEET METAL STORAGE SYSTEM PROVIDES A PERMANENT OVERVIEW
Whether cassette rack, long goods rack, exchange tower or universal storage, the Böckelt storage systems are structured modularly, fast and easy to handle and offer ideal prerequisites for straightforward and effectively engineered storage equipment for metal sheets, metal sheet packages and sheet metal plates. Moreover, if necessary the BÖCKELT TOWER® can be further developed into a dynamic and fully automated storage system based on your requirements. When combined with management software and a transponder system, our solution turns into an intelligent storage and logistics system that will allow you to stay in full control of your inventory items and their location at all times. The possibility of connecting machines, forklift crane and driverless transport systems gives rise to a coherent overall concept for sheet metal management and storage.

CLEVER MANAGEMENT SOFTWARE OFFERS A CONSTANT OVERVIEW OF MATERIAL
The management software for all things that involve the BÖCKELT TOWER® sheet metal rack offers a constant overview throughout the entire enterprise and thus offers a high benefit for all departments. The individually configurable BÖCKELT TOWER® software ensures increased performance and clever support for the purchasing organisation. The sheet metal storage management software permits deposition of plant certificates and enables analysis of material movements. In addition, the management software offers export functions, chaotic warehousing is enabled and a stack terminal with weighing device can be integrated as an option.

INTELLIGENT TRANSPONDER SYSTEM CONSIDERABLY REDUCES MATERIAL SEARCH TIME
Use of the BÖCKELT TOWER® transponder system minimises the time necessary to find materials and access the storage system. Through assignment of the items, e.g. metal sheets, profiles, pipes, to the cassette you are using – the position will be detected automatically and constantly updated by the system. In conjunction with the sheet metal storage management software Böckelt has developed an absolutely smart and optimal solution for item maintenance, i.e. stock maintenance. The stored metal sheet packages are assigned to the cassette used in the management software. The cassette can be placed randomly in any available storage location in the BÖCKELT TOWER®

www.boeckelt-tower.de

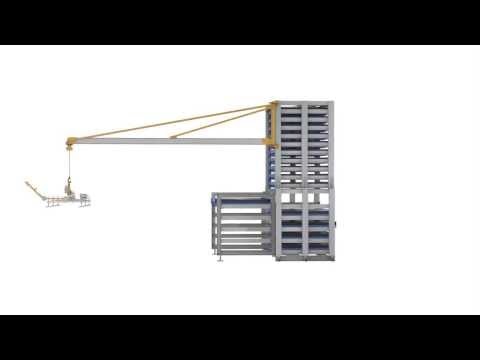

Wir bieten verschiedene Handlingssysteme an, die mit speziellen Adaptern direkt an den Regalständern des BÖCKELT TOWER bzw. des Wechselturms adaptiert werden können. Die stabile Konstruktion unserer Systeme ermöglicht diese Erweiterung.

Schwenkkrane
Die Schwenkkrane basieren auf leichten sowie stabilen Aluminium Kranprofilen. Es können damit Ausleger von 2 bis 6 m Länge realisiert werden, abgestuft in 50 cm Schritten, mit verschiedenen Tragfähigkeiten.
Das hochwertige Fahrwerk ermöglicht ein superleichtes und ergonomisches Handling.

Vakuumheber
Der Vakkumheber erleichtert die Be- und Entladung von einzelnen Tafeln, aus dem Wechselturm von Böckelt Kassetten oder von einer Palette.

www.boeckelt-tower.de

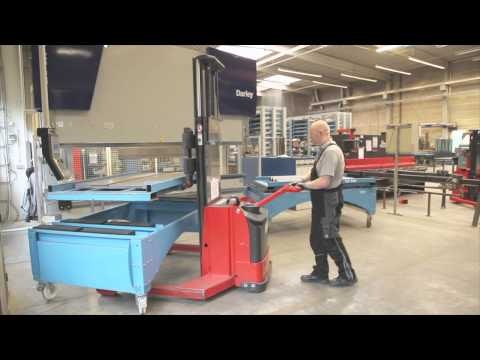

KASSETTENWAGEN

Robuste, pulverbeschichtete Ausführung mit einer Traglast von 3 Tonnen.
Vier stabile Schwerlast-Lenkrollen ermöglichen eine leichte Positionierung. Zusätzlich ist jeweils ein Rad mit einer Feststellbremse sowie einem Richtungsfeststeller ausgestattet.

www.boeckelt-tower.de

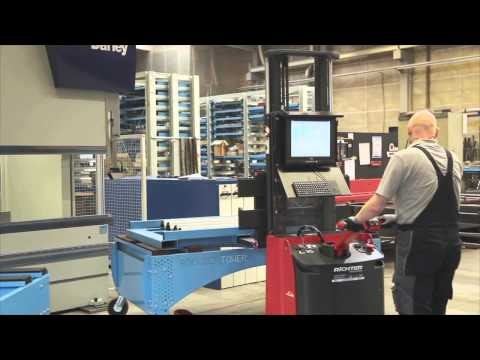

Der vorhandene Stapler wird um einen vollwertigen Bildschirmarbeitsplatz erweitert. Dieser ermöglicht den Zugriff auf alle innerhalb des Netzwerkes verwendeten Programme, sowie auf die BÖCKELT TOWER Verwaltungssoftware.

www.boeckelt-tower.de

Ob Bleche, Platinen, Coils, Langgut, Kartons oder sonstiges Material - wir schaffen Ordnung mit intelligenten Lagerlösungen

Durch den Einsatz der selbstentwickelten Verwaltungssoftware, unterstützt durch modernste Transpondertechnologie, ist es Ihnen möglich in einem manuellen Lagersystem chaotische Lagerhaltung zu betreiben.Durch das Nachrüsten des Systems mit Staplerterminal mit Wiegeeinrichtung bieten wir alle Vorteile einer vollautomatischen Regalanlage zu einem Bruchteil der Investitionskosten bei ähnlich hohem Raumnutzungsgrad.

Durch die Software mit Ihren Suchfunktionen reduzieren sich die Handlingzeiten um bis zu 60%.

Sie scheuen die Investitionskosten?
Unsere Regalsysteme wachsen mit Ihnen. Sie haben jederzeit die Möglichkeit, verschiedene Optionen nachzurüsten, die Systeme zu erweitern, aufzustocken oder umzubauen.
Diese Flexibilität bietet Ihnen kein anderes System.

INDIVIDUELLE LÖSUNG FÜR SIE

Wir unterstützen Sie bei der Planung!
Wir beraten Sie gerne vor Ort, oder besichtigen Sie unsere Produktion mit über 1000 Lagerplätzen im Böckelt Tower, 9 Systeme in 3 Hallen.
Unter der Berücksichtigung räumlicher Faktoren, sowie dem innerbetrieblichen Arbeitsfluss finden wir eine optimale Lösung für Sie.

Sprechen Sie uns an und vereinbaren Sie einen Termin.

Tel.:0226992880

e-mail: verkauf@boeckelt.de

www.boeckelt-tower.de

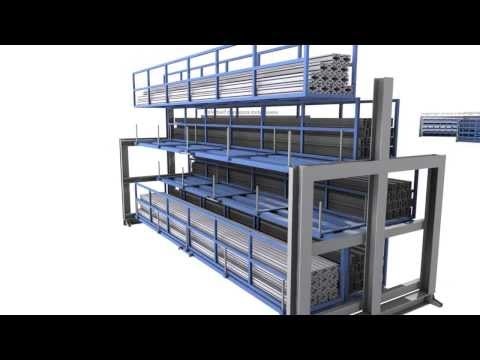

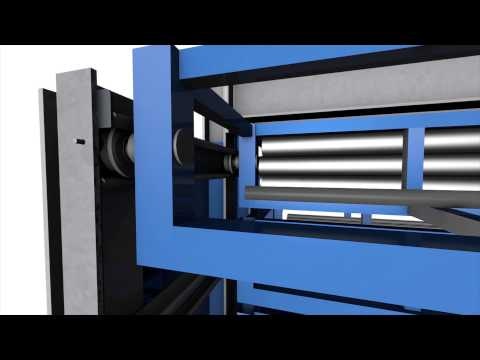

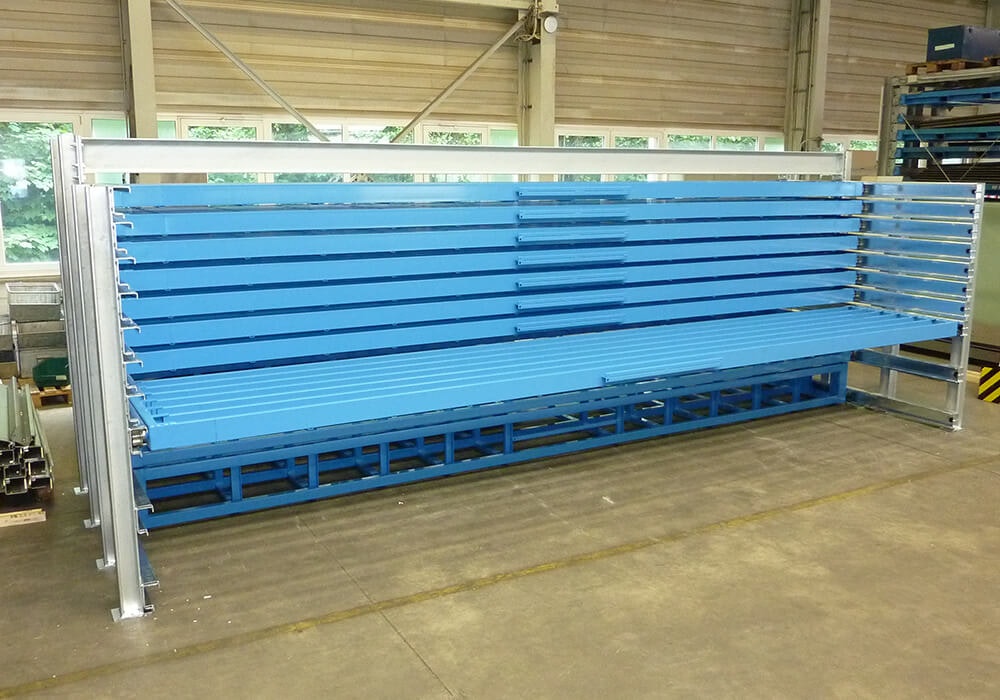

Kompaktes Lagersystem, geeignet für Profile, Rohre und Stangen bis zu einer Länge von 6m.

Standardmäßig stehen 5 Körbe mit jeweils 2 Fächern zur Verfügung.

4 Tonnen Nutzlast pro Korb bzw. 2 Tonnen pro Fach schaffen ausreichend Kapazität, eine Lagerung von Reststücken ist durch die dichte Anordnung der vielen Bodenstreben möglich.

Die massive feuerverzinkte Ständerkonstruktion garantiert Langlebigkeit.

Durch den beidseitigen Auszug wird ein direkter Zugriff von oben auf jedes Fach ermöglicht. Dadurch wird die Einlagerung bzw. die Materialentnahme mit einem Kran ermöglicht.

Die Schubladen können dank der doppelt gelagerten Spurkranzräder leicht per Hand verschoben werden.

Die Materialverwaltung kann über die Böckelt Verwaltungssoftware erfolgen.

Erleben Sie die Integration von Wechseltürmen innerhalb einer Regalzeile. Der Fertigungsbereich wird vom vom Staplerverkehr trennen.
So können z.B. mehrere Bearbeitungsmaschinen entlang einer Regalzeile positioniert werden und dann durch die integrierten Wechseltürme direkt mit Rohmaterial versorgt werden.

Compact storage system suitable for profiles, pipes and rods with a length of up to 6m.

The standard option available for this system includes 5 baskets with 2 trays each.

Offering a payload of 4 tons and 2 tons per basket and tray, respectively, the system is capable of handling most applications and allows you to store remnants thanks to the large number of closely spaced bottom struts.

The solid hot-dip galvanised design of the columns guarantees a long service life.

Each tray can be pulled out from either side, thereby allowing for direct access from the top. This feature makes it possible to store and remove material effortlessly with a crane.

Thanks to the flanged wheels with double bearing the user can easily move the drawers by hand.

The material can be managed using the Böckelt management software.

Today, every company is under enormous pressure when it comes to pricing their products competitively, which forces them to act in the most efficient and economical way. This necessity also affects the in-house flow of material which, according to recent studies, accounts for no less than 60% of the processing times.

We have made it our objective to optimise both the storage and the flow of materials. In addition to concentrating on the highest possible degree of space utilisation, we focus on achieving fast access times, optimised warehouse management and high reliability of operation.

As the warehouse management software with transponder system supports multiple users, the BÖCKELT TOWER allows all employees and departments of the company to share the latest overview of the current stock. Better still, this overview does not only provide information about the material inventories, but also indicates where the material is currently positioned in the BÖCKELT TOWER.

The cassettes are equipped with state-of-the-art RFID technology and are detected automatically as soon they are stowed at the storage location in the BÖCKELT TOWER.

It is possible to assign any number of items, e.g. metal sheets, metal sheet packages, printed circuit boards, remnants, long goods, coils, tools and other types of material to the same cassette.
The sturdy construction of the system guarantees, for instance, a load-bearing capacity of 5,000 kg per cassette when the system is used to store metal sheets. The depalletiser makes it a cinch to store metal sheet packages in the cassettes.

When using the BÖCKELT TOWER exchange tower for storing metal sheets, you will find that the integrated slewing crane and vacuum lifter represent the best possible solution for handling metal sheets at processing machines. Removing individual sheet metal plates from one of the drawers is a breeze thanks to the integrated vacuum suction lifter.

Our system allows companies to link warehouse systems that are spatially separated, creating the option of incorporating dynamic stock-keeping. All it takes to determine the position of items stored in the system is a quick glance at the software overview or the LED display at the storage location in the indicated BÖCKELT TOWER.

You will not find another system that can offer you these advantages!

The combined slide and cassette storage system allows for a quick change of material and an optimised production process.

The exchange tower BÖCKELT TOWER allows for seamless access to several types of materials without the need for a forklift.

The basic version of the exchange tower is based on a slide system composed of at least 5 levels and offering additional storage thanks to a top-loading option.

The front booms can be pivoted and locked into place using solid machine feet.

This movement brings a rail mount system into position which, in conjunction with flanged wheels with double bearing, allows the user to easily move the drawers, which can be loaded with up to 3 tons of material.

When pulled forward, the material becomes exposed and accessible for extraction by vacuum suction cup or crane.

You can use a forklift to load and unload the drawers of the exchange tower on both sides.

The option to load the tower from both sides provides for greater flexibility in tight spaces notwithstanding the layout of the production facility.

It is possible to place both Böckelt Tower system cassettes and individual metal sheets, wooden pallets or factory packages onto the sturdy drawers.

To expand the exchange tower, you can upgrade it with a BÖCKELT TOWER cassette storage system and utilise the entire height of the room.

Whether used as a stand-alone solution or as a meaningful addition to a larger BÖCKELT TOWER cassette storage system, the exchange tower offers you the additional storage space you need. It allows you to store material close to the machine and exchange it quickly with the help of the drawers.

You can choose either side of the cassette storage system as the operator side. You can access the cassettes with your forklift either from the front or the rear depending on which type of access allows for a more efficient workflow.

Another option is to equip the cassette storage system with the Böckelt transponder system which reports the position of the cassette automatically to the administrative software.

As the entire exchange tower system is fully compatible with the BÖCKELT TOWER software application, the software will deliver constantly updated overviews of your stock.

The cassette storage design guarantees superior stability. This level of stability makes it possible to attach a slewing crane including vacuum suction cup to this extension.

The slewing crane offers a swivel range of 270° and can be extended by up to 6 metres. Installation is possible on all 4 corners of the tower.

The option of combining an exchange tower, a cassette storage system and a slewing crane lets you supply adjacent processing machines with material directly from the exchange tower.

All of these features add up to constant, seamless access to different materials.

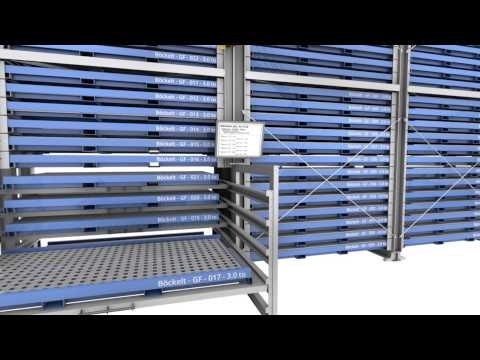

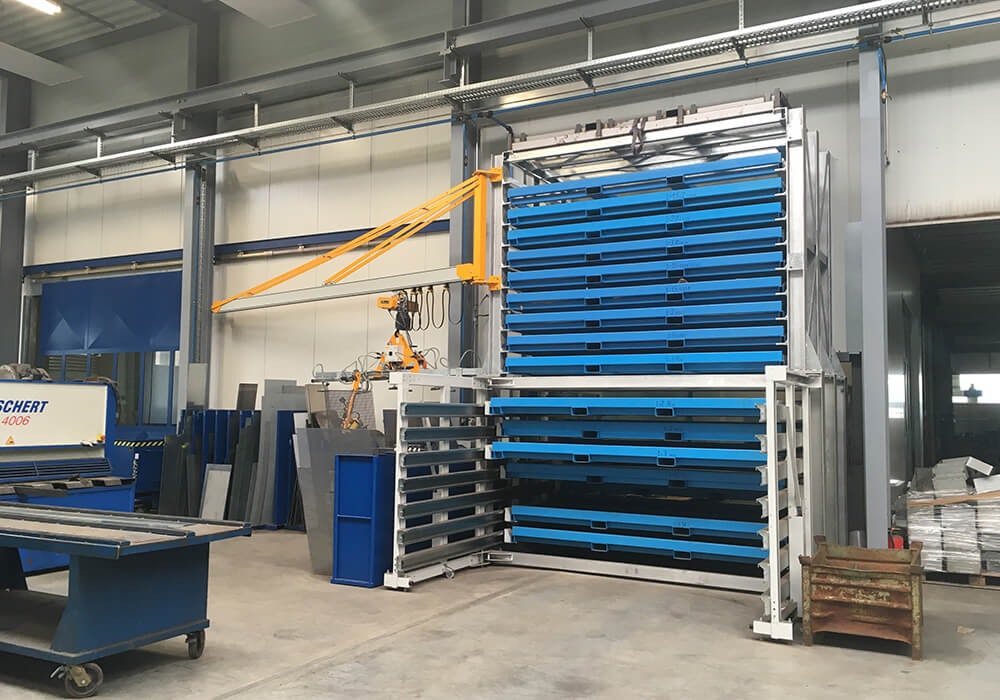

Ein schneller Materialwechsel ist wichtig für einen effizienten Produktionsablauf.

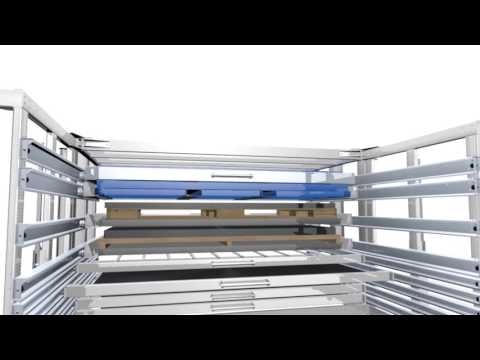

Der Böckelt Tower Wechselturm steigert die Produktivität von Bearbeitungsmaschinen durch schnelle Materialwechsel und Lagerung in Maschinennähe.

Ein variables Schubladensystem bildet die Basis des Wechselturmes. Das durchgängige Lochraster des massiven Systems ermöglicht die flexible Ausstattung mit verschiedener Schubladentypen. Zusätzliche Lagerkapazität wird durch die Topbeladung erreicht.

Die Türen sind schwenkbar und werden mit der komfortablen Rollen-Hubvorrichtung schnell und einfach bedient. Deren Positionierung auf verstellbaren Anschlägen im belasteten Zustand sorgt für eine hohe Standfestigkeit. Die durchdachte Konstruktion bietet Sicherheit auch bei unsachgemäßem Gebrauch.

Durch Aufschwenken der Türen werden die Auszüge in Position gebracht, das Herausrutschen der Rollen ist ausgeschlossen.

Durch die hochwertigen Laufflächen können die Schubladen leicht von Hand bedient werden, selbst mit einer Beladung von bis zu 3 Tonnen.

Durch vorziehen der Schubladen wird das darauf befindliche Material für die Entnahme mit einem Vakuumsauger oder Kran zugänglich.

Der Wechselturm erhöht die Arbeitssicherheit beim Umgang mit Blechtafeln.

Die Systemkassetten können mit einem Stapler einfach und direkt in die Wechselrahmen eingesetzt werden. Die Schrägen zentrieren die Kassetten seitlich beim Absetzen.

Die Be- und Entladung ist mit einem Stapler beidseitig möglich.

Für eine rückseitige Beladung können die Wechselrahmen mit wenigen Arbeitsschritten gedreht eingesetzt werden.

Unabhängig davon wie die Produktionsstätte aufgebaut ist, bietet die beidseitige Beladung Flexibilität auch in engen Räumlichkeiten.

In den Wechselrahmen können Systemkassetten direkt eingesetzt werden.

Die Verwendung zusätzlicher Lastträger ermöglicht zudem das Einlagern von Holzpaletten oder Werkspaketen.

Einzelne Blechtafeln oder auch ganze Blechpakete können direkt in die Kompaktrahmen eingelegt werden.

Je nach Anforderung können die Schubladensysteme individuell miteinander kombiniert werden.

Als Erweiterung kann der Wechselturm, mit einem Böckelt Tower Kassettenlager aufgestockt werden, um vorhandene Raumhöhen auszunutzen.
Sowohl als Stand Alone Lösung als auch als sinnvolle Ergänzung eines größeren Böckelt Tower Kassettenlagers liefert der Wechselturm so zusätzliche Lagerplätze. Das ermöglicht eine Bevorratung von Material in Maschinennähe sowie einen schnellen Materialwechsel auf den Schubladen.

Die Bedienseite des Kassettenlagers kann frei gewählt werden. Je nachdem was effizienter für den Arbeitsablauf ist, kann von der Front oder Rückseite auf die Kassetten mittels Stapler zugegriffen werden.

Das Kassettenlager kann zusätzlich mit moderner RFID Technologie ausgestattet werden und meldet die Kassettenposition automatisch an die Verwaltungssoftware.

Das gesamte Wechselturmsystem ist mit der Böckelt Tower Software vollständig kompatibel, diese liefert somit einen permanenten Überblick über die Bestände.

Der Kassettenlageraufbau bietet eine enorme Stabilität. So wird es möglich an diese Erweiterung einen Schwenkkran inklusive Vakuumsauger zu befestigen.

Der Schwenkkran mit bis zu 6m Länge bietet einen Schwenkbereich von 270°. Die Montage ist an allen 4 Ecken des Turmes möglich.

Der Wechselturm vereint die Vorteile von effizienter Lagerung und schnellem Materialhandling. Er reduziert Rüst- und Nebenzeiten und steigert die Produktivität von Bearbeitungsmaschinen.

Dadurch ergibt sich ein ständiger, nahtloser Zugriff auf verschiedene Materialien.

Durch die Verbindung verschiedener Böckelt Tower Komponenten ist es zudem möglich komplexe Gesamtkonzepte zu realisieren.

Soll der Staplerverkehr z.B. komplett vom Produktionsbereich getrennt werden, so können Wechseltürme in eine Regalzeile integriert werden.

Erleben auch Sie die Prozessoptimierung durch eine Kombination eines Schubladen- und Kassettenlagersystems.
Der Wechselturm.

www.boeckelt-tower.de

The ability to exchange materials quickly is paramount for an efficient production flow.
Operating as an exchange tower, the Böckelt Tower boosts the productivity of processing machines as it allows for a swift swap of material and material storage close to the machine.

The centrepiece of the exchange tower is its variable drawer system. The continuous perforated grid of this solid system makes it possible to load it with a large variety of different drawer types. Additional storage capacity is provided by the system’s top-loading option.

Operating the pivoting doors is quick and easy thanks to the convenient roller lifting device. Mounted on adjustable stops, the device guarantees maximum stability when loaded. The intricate design provides for perfect safety even if handled incorrectly.

The pull-outs are moved into position by pivoting the doors, while the rollers are reliably prevented from slipping out.

The premium sliding surfaces make it a cinch to operate the drawers manually, even if they are subjected to a load of up to 3 tonnes.

When the drawers are pulled forward, the material becomes exposed and accessible for extraction by vacuum suction cup or crane.

The exchange tower bolsters on-the-job safety when handling sheet metal plates.

Inserting the system cassettes directly into the interchangeable frames with the help of a forklift requires no effort at all. The slants centre the cassettes on the sides when set down.

You can use a forklift to load and unload the drawers on both sides.

If rear loading is required, the interchangeable frames can be converted accordingly in a few easy steps.

The option to load the tower from both sides provides for greater flexibility in tight spaces notwithstanding the layout of the production facility.

It is possible to insert the system cassettes directly into the interchangeable frames.

When combined with additional load carriers, the frames can also accommodate wooden pallets or factory packages for storage.

The compact frames offer the option of directly inserting individual sheet metal plates or entire stacks of metal sheets.

The drawer systems can be combined into a customized solution that is tailored to the specific requirements at hand.

To expand the exchange tower, you can upgrade it with a Böckelt Tower cassette storage system and utilise the entire height of the room.
Whether used as a stand-alone solution or as a meaningful addition to a larger Böckelt Tower cassette storage system, the exchange tower offers you the additional storage space you need. It allows you to store material close to the machine and exchange it quickly with the help of the drawers.

You can choose either side of the cassette storage system as the operator side. You can access the cassettes with your forklift either from the front or the rear depending on which type of access allows for a more efficient workflow.

Another option is to equip the cassette storage system with state-of-the-art RFID technology which reports the position of the cassette automatically to the administrative software.

As the entire exchange tower system is fully compatible with the Böckelt Tower software application, the software will deliver constantly updated overviews of your stock.

The cassette storage design guarantees superior stability. This level of stability makes it possible to attach a slewing crane including vacuum suction cup to this extension.

Sporting a length of up to 6m, the slewing crane offers a swivel range of 270°. Installation is possible on all 4 corners of the tower.

The exchange tower marries the benefits of efficient storage with ultra-fast material handling. It cuts down tooling and non-productive times, increasing the productivity of the precessing machines tremendously.

All of these features add up to constant, seamless access to different materials.

The combination of various Böckelt Tower components makes it possible to realise the most complex applications.

Exchange towers can be integrated into a rack row if you, for instance, wish to segregate the forklift traffic completely from the production area.

Experience for yourself how our combined slide and cassette storage system will streamline your processes.
The exchange tower.

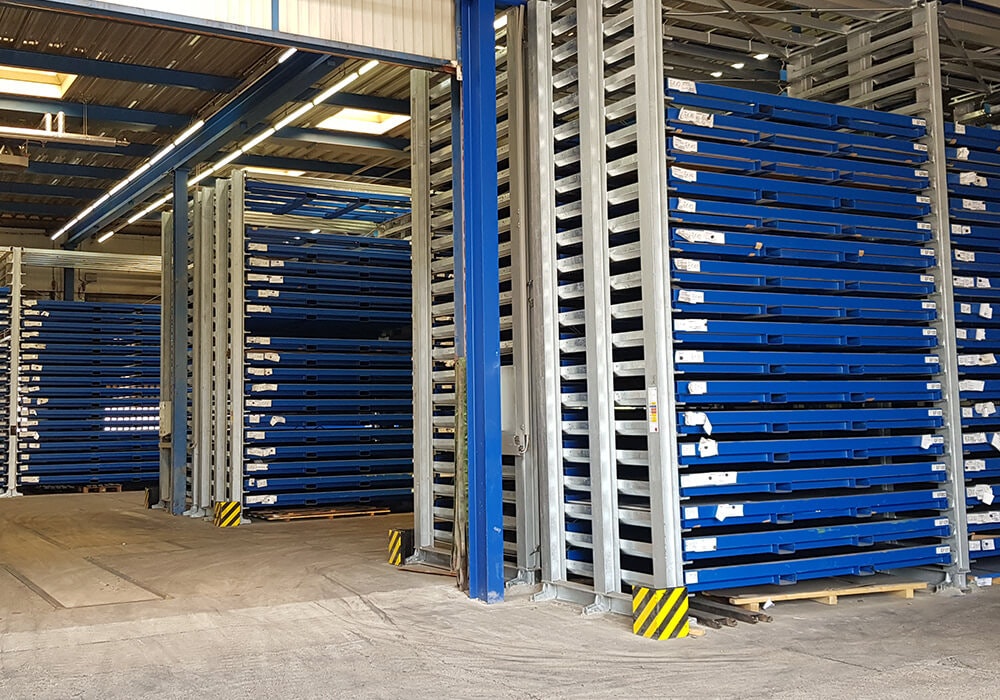

BÖCKELT TOWER® CASSETTE RACK

THE BÖCKELT TOWER®: THE SMART SOLUTION
SIMPLY STORE MORE EFFICIENTLY AND CLEVERLY OPTIMISE MACHINE RUNTIME
The BÖCKELT TOWER® is the smart sheet metal storage solution: From planning to production and on through to installation, including stock management system, we offer holistic storage and logistics systems individually tailored to your requirements that optimise your machine runtime. When combined with the BÖCKELT TOWER® management software and a transponder system, our solution becomes an intelligent storage and logistics system that will allow you to stay in full control of your inventory items and their location at all times. With its modular design, the BÖCKELT TOWER® will grow with the requirements that are imposed on it. Our partnership with formidable partners has enabled us to expand the systems into fully-automated solutions if requirements so demand.

THE MODULAR AND FLEXIBLE STORAGE AND LOGISTICS SYSTEM
The BÖCKELT TOWER® cassette rack is a flexible storage and logistics system from Böckelt. Modularly structured, solidly constructed and innovatively equipped, the Böckelt cassette storage system ensures individual and space-saving stock-keeping. Individual planning ensures efficient utilisation of space.

The Böckelt cassette rack system enables fast and direct access to any material; work time can be much more effectively used and production can be more cost-efficient. Machine runtimes, and thus productivity are increased, tooling and non-productive times are reduced.

CASSETTE RACK SYSTEM WITH SOLID CONSTRUCTION AND VAST STORAGE CAPACITY
The BÖCKELT TOWER® cassette storage system is individually adapted to and designed for the specific requirements. Thus with the dynamic cassette storage system Böckelt offers an optimal solution for every enterprise. Girder supports, consisting of double-T profiles and completely welded steel profiles reflect the solid cassette rack design and ensure a high level of on-the-job safety. The BÖCKELT TOWER® cassette rack offers incredible storage capacity and is quickly and easily operated with a forklift. Thus a high degree of process reliability is guaranteed at a comparatively low capital outlay. Effortless removal of material via the cassette rack results in less material damage and a faster material swap is possible at any time.

MAXIMUM STORAGE DENSITY AND EFFECTIVE SPACE UTILISATION THROUGH BÖCKELT TOWER®
Designed to save space with a modular concept, the constructions are adapted individually to spatial conditions and enable effective utilisation of space. The Böckelt cassette rack with its space-saving design make maximum storage density possible. The self-supporting system cassettes are inserted in the BÖCKELT TOWER® and they are also used for in-plant transport. The cassettes are tailored to the respective application.

SPECIAL SOFTWARE AND MODERN TRANSPONDER SYSTEM FOR DYNAMIC MATERIALS MANAGEMENT
Special storage management software and a modern transponder system enable dynamic materials management with the BÖCKELT TOWER® cassette rack. For example, different employees and multiple departments can call up the actual stock levels and view the precise positions of the various materials. Metal sheets / metal plates, entire metal sheet packages, pipes, profiles or other stored goods are assigned to the respective cassette in the BÖCKELT TOWER® cassette rack, and thanks to RFID technology their positions are detected automatically. The user-friendly operator interface guarantees efficient and intuitive implementation. And thanks to intuitive LED light signals on the individual storage locations, looking for material or cassettes is extremely time-saving.

THE ADVANTAGES AT A GLANCE:
Individually planned
Solid design
Increased productivity
Vast storage capacity
Permanent material overview
Fast material swap
Increased on-the-job safety
Less material damage
Effortless material removal from the cassettes
Low capital outlay through use of conventional forklifts

Material requirements imposed on the BÖCKELT TOWER®, for example by machines, can occur flexibly through use of scanners, mobile and stationary entry terminals or via custom interfaces. The storage cassette with the needed material is highlighted in the system and also signals its target location. In addition an internal logistics job can be generated to support the reliable and efficient material flow.

Moreover, the possibilities of networking physically separated BÖCKELT TOWER® cassette storage systems contribute to dynamic materials management. The cassette rack can also be seamlessly integrated into existing structures and workflows.

Thus costs are minimized and productivity is increased.

BÖCKELT TOWER® Kassettenregal
Massiver und langlebiger Stahlbau trifft auf Smarte Software und intelligente Elektronik!

Das modulare und flexible Lager- und Logistiksystem
Das BÖCKELT TOWER® Kassettenregal ist ein flexibles Lager- und Logistiksystem von Böckelt. Modular aufgebaut, massiv konstruiert und innovativ ausgestattet, sorgt das Böckelt Kassettenlagersystem für eine individuelle und platzsparende Lagerhaltung. Durch die individuelle Planung ist eine effiziente Raumausnutzung sichergestellt.

Mit dem Böckelt Kassettenregal-System ist ein schneller und direkter Zugriff auf jegliches Material möglich, womit Arbeitszeit wesentlich effektiver genutzt und kostengünstiger produziert werden kann. Maschinenlaufzeiten und damit die Produktivität wird erhöht, Rüst- und Nebenzeiten reduziert.

KASSETTENLAGERSYSTEM MIT MASSIVER BAUWEISE UND ENORMER LAGERKAPAZITÄT
Das BÖCKELT TOWER® Kassettenlagersystem wird individuell auf die jeweiligen Anforderungen angepasst und konzipiert. So bietet das dynamische Kassettenlagersystem jedem Unternehmen eine optimale Lösung. Trägerstützen aus Doppel-T-Profilen und vollständig verschweißte Stahl-Profile spiegeln die massive Kassettenregal-Bauweise wieder und sorgen für ein hohes Maß an Arbeitssicherheit. Das BÖCKELT TOWER® Kassettenregal bietet eine enorme Lagerkapazität und wird einfach und schnell mit einem Gabelstapler bedient. Damit ist eine hohe Prozesssicherheit bei vergleichsweise niedrigen Investitionskosten garantiert. Durch die leichte Materialentnahme über das Kassettenregal erfolgt eine Reduzierung von Materialschäden und ein schneller Materialwechsel ist jederzeit möglich.

MAXIMAL LAGERDICHTE UND EFFEKTIVE RAUMNUTZUNG DURCH BÖCKELT TOWER®
Platzsparend nach Baukastenprinzip konzipiert werden die Konstruktionen individuell an die räumlichen Begebenheiten angepasst und ermöglichen eine effektive Raumnutzung. Das Böckelt Kassettenregal, mit seiner platzsparenden Bauweise, ermöglicht eine maximale Lagerdichte. Die selbsttragenden Systemkassetten werden sowohl im BÖCKELT TOWER® eingesetzt als auch für den innerbetrieblichen Transport verwendet. Die Kassetten werden auf den jeweiligen Anwendungsfall zugeschnitten.

SPEZIELLE SOFTWARE UND MODERNES TRANSPONDERSYSTEM FÜR DYNAMISCHE LAGERHALTUNG
Eine spezielle Lagerverwaltungs-Software und ein modernes Transpondersystem ermöglichen eine dynamische Lagerhaltung mit dem BÖCKELT TOWER® Kassettenregal. So können verschiedene Mitarbeiter und mehrere Abteilungen die aktuellen Lagerbestände abrufen und die genauen Positionen der einzelnen Materialien einsehen. Die Beladung wie z.B. Bleche / Blechtafeln, ganze Blechpakete, Rohre, Profile oder sonstige Lagergüter werden der jeweiligen Kassette im BÖCKELT TOWER® Kassettenregal zugeordnet, deren Position dank RFID Technik im ganzen Betrieb und System automatisch erkannt wird. Die nutzerfreundliche Bedienoberfläche garantiert eine effiziente und intuitive Umsetzung. Und dank LED-Lichtsignalen an den einzelnen Lagerplätzen gestaltet sich die Suche nach Material bzw. Kassetten äußerst zeitsparend.

DIE VORTEILE AUF EINEN BLICK:
individuell geplant
massive Bauweise
Steigerung der Produktivität
enorme Lagerkapazität
permanente Materialübersicht
schneller Materialwechsel
Erhöhung der Arbeitssicherheit
Reduzierung von Materialbeschädigungen
leichte Materialentnahme von den Kassetten
niedrige Investitionskosten durch Nutzung von herkömmlichen Staplern

Materialanforderungen an den BÖCKELT TOWER® , Beispielsweise von Maschinen, können flexibel durch Verwendung von Scannern, mobilen und stationären Eingabeterminals oder über individuelle Schnittstellen erfolgen. Die Lagerkassette mit dem benötigten Material wird im System markiert und informiert außerdem über Ihren Zielort. Es kann zudem ein interner Logistikjob generiert werden, um den prozesssicheren und effizienten Materialfluss zu unterstützen.

Weiterhin tragen die Möglichkeit der Vernetzung von räumlich getrennten BÖCKELT TOWER® Kassettenlagersystem zu einer dynamischen Lagerhaltung bei. Das Kassettenregal lässt sich dadurch perfekt auch in bestehende Strukturen und Abläufe integrieren.

So werden Kosten minimiert und die Produktivität gesteigert.

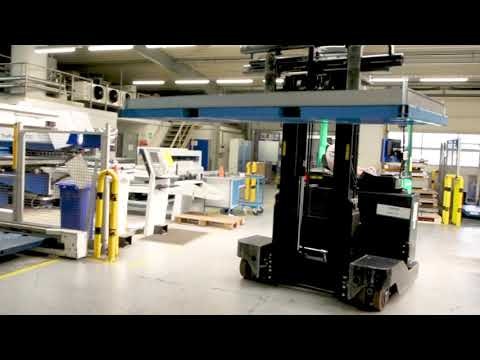

Intelligent sheet metal storage. Fully automated forklifts are controlled out of the software and manage all the material transports.

THE BÖCKELT TOWER®: THE SMART SOLUTION
SIMPLY STORE MORE EFFICIENTLY AND CLEVERLY OPTIMISE MACHINE RUNTIME
The BÖCKELT TOWER® is the smart sheet metal storage solution: From planning to production and on through to installation, including stock management system, we offer holistic storage and logistics systems individually tailored to your requirements that optimise your machine runtime. When combined with the BÖCKELT TOWER® management software and a transponder system, our solution becomes an intelligent storage and logistics system that will allow you to stay in full control of your inventory items and their location at all times. With its modular design, the BÖCKELT TOWER® will grow with the requirements that are imposed on it. Our partnership with formidable partners has enabled us to expand the systems into fully-automated solutions if requirements so demand.

CLEVER MANAGEMENT SOFTWARE OFFERS A CONSTANT OVERVIEW OF MATERIAL
The management software for all things that involve the BÖCKELT TOWER® sheet metal rack offers a constant overview throughout the entire enterprise and thus offers a high benefit for all departments. The individually configurable BÖCKELT TOWER® software ensures increased performance and clever support for the purchasing organisation. The sheet metal storage management software permits deposition of plant certificates and enables analysis of material movements. In addition, the management software offers export functions, chaotic warehousing is enabled and a stack terminal with weighing device can be integrated as an option.

INTELLIGENT TRANSPONDER SYSTEM CONSIDERABLY REDUCES MATERIAL SEARCH TIME
Use of the BÖCKELT TOWER® transponder system minimises the time necessary to find materials and access the storage system. Through assignment of the items, e.g. metal sheets, profiles, pipes, to the cassette you are using – the position will be detected automatically and constantly updated by the system. In conjunction with the sheet metal storage management software Böckelt has developed an absolutely smart and optimal solution for item maintenance, i.e. stock maintenance. The stored metal sheet packages are assigned to the cassette used in the management software. The cassette can be placed randomly in any available storage location in the BÖCKELT TOWER®.

Create new material to manage them in the Warehouse software. Creation of new materials and sheet metal plates in the article master in order to be able to book them in and out quickly and easily in the future.

Management of sheet metal plates in storage systems. Booking material and sheets into and out of cassettes by using the management software of the automated storage system.

Management of sheet metal plates in storage systems. Search of sheet metal in the management software. Flexible search and filter functions are explained in order to find materials in the sheet metal shelf as quickly as possible. Transport of material to the laser machinge can be done without loosing any time.

Create intralogistics jobs. Creation of transport orders for production that are to be processed.

Reorganize the storage system. Quickly create new capacities in the storage system using the reorganize function. Double allocations are displayed and the system makes intelligent suggestions for optimization, e.g. for merging several stocks in one cassette. Intelligent management of sheet metal plates in the Storage system.

Anlegen neuer Materialien und Blechtafeln im Artikelstamm, um diese in Zukunft schnell und einfach ein- und ausbuchen zu können.

Verwaltung von Blechtafeln in Lagersystemen. Buchen von Artikeln und Bögen in und aus Kassetten mithilfe der Verwaltungssoftware des automatischen Lagersystems.

Reorganisieren Sie das Lagersystem. Schaffen Sie mit der Reorganisationsfunktion schnell neue Kapazitäten im Lagersystem. Doppelbelegungen werden angezeigt und das System macht intelligente Vorschläge zur Optimierung, z.B. zum Zusammenführen mehrerer Bestände in einer Kassette. Intelligente Verwaltung von Blechtafeln im Lagersystem.

Intralogistik Jobs erstellen. Erstellen von Transportaufträgen für die Produktion, die abgearbeitet werden sollen.

Verwaltung von Blechtafeln in Lagersystemen. Suche von Blechen in der Verwaltungssoftware. Flexible Such- und Filterfunktionen werden erklärt, um Materialien im Blechregal schnellstmöglich zu finden. Der Materialtransport zur Lasermaschine kann ohne Zeitverlust erfolgen.

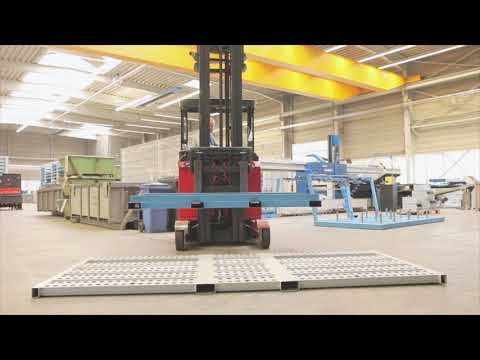

Der Entpalettierer wird verwendet, um ganze Pakete mit Tafelmaterial schnell und einfach, ohne die Werksseitige Verpackung wie Kanthölzer oder Holzpaletten, in die Böckelt Kassetten einzulagern.
Ein mühsames Umstapeln von einzelnen Tafeln entfällt.

Die mitgelieferten massiven Stempel können platzsparend in die Fächer innerhalb des Entpalettierers eingelegt werden, womit dieser in einem Lagerplatz des BÖCKELT TOWER eingelagert werden kann.

www.boeckelt-tower.de

MAXIMAL LAGERDICHTE UND EFFEKTIVE RAUMNUTZUNG DURCH BÖCKELT TOWER®.
Platzsparend nach Baukastenprinzip konzipiert werden die Konstruktionen individuell an die räumlichen Begebenheiten angepasst und ermöglichen eine effektive Raumnutzung. Das Böckelt Kassettenregal, mit seiner platzsparenden Bauweise, ermöglicht eine maximale Lagerdichte. Die selbsttragenden Systemkassetten werden sowohl im BÖCKELT TOWER® eingesetzt als auch für den innerbetrieblichen Transport verwendet. Die Kassetten werden auf den jeweiligen Anwendungsfall zugeschnitten.

DER BÖCKELT TOWER®
IST DIE SMARTE BLECHLAGER-LÖSUNG.
BÖCKELT TOWER® Blechlager und Blechregale sind flexible und innovative Lagersysteme. Das Böckelt Kassettenregal bietet eine enorme Kapazität. Es kann auf jeden Kunden optimal zugeschnitten und jederzeit erweitert werden.

Der Böckelt Wechselturm ist ein modular aufgebautes Blechlagersystem, bestehend aus einem Schubladenregal mit optional aufgesetztem Kassettenregal. Er dient zur effizienten Bevorratung und Bereitstellung von Blechen und ist mit integriertem Schwenkkran und Vakuumheber erhältlich. Ob Lasermaschinen, Portalschneidanlagen, Stanzen oder Scheren, sämtliche Blechbearbeitungsmaschinen lassen sich ohne Zeitverlust effizient beschicken.

Die Vorteile des BÖCKELT TOWER® Lagersystems liegen ganz klar in der Flexibilität und den individuellen Möglichkeiten für jedes Unternehmen. Ein Upgrade des Böckelt-Regalsystems ist je nach Bedarf und Wunsch jederzeit möglich, was eine flexible Zukunftsplanung für jeden Kunden bedeutet. Das Böckelt-Team führt vor Ort eine Materialfluss- und Bedarfsanalyse durch und bietet auch Online-Meetings an, um BÖCKELT TOWER® bestmöglich in bestehende Unternehmens-Prozesse zu implementieren. Durch standardisierte und auch individuelle Schnittstellen lässt sich eine volle Integration realisieren. Durch das Zusammenspiel von Hardware und Software kommt es zu kurzen Amortisationszeiten.

Die wirtschaftlichste Lösung für die Industrie.
DER BÖCKELT-TOWER® – DAS DURCHDACHTE LAGERSYSTEM.
Mit dem Böckelt Kassettenregal-System ist ein schneller und direkter Zugriff auf jegliches Material möglich, womit Arbeitszeit wesentlich effektiver genutzt und kostengünstiger produziert werden kann. Maschinenlaufzeiten und damit die Produktivität wird erhöht, Rüst- und Nebenzeiten reduziert.

Nachhaltig und effizient.
KASSETTENLAGERSYSTEM MIT MASSIVER BAUWEISE UND ENORMER LAGERKAPAZITÄT.
Das BÖCKELT TOWER® Kassettenlagersystem wird individuell auf die jeweiligen Anforderungen angepasst und konzipiert. So bietet das dynamische Kassettenlagersystem jedem Unternehmen eine optimale Lösung. Trägerstützen aus Doppel-T-Profilen und vollständig verschweißte Stahl-Profile spiegeln die massive Kassettenregal-Bauweise wieder und sorgen für ein hohes Maß an Arbeitssicherheit. Das BÖCKELT TOWER® Kassettenregal bietet eine enorme Lagerkapazität und wird einfach und schnell mit einem Gabelstapler bedient. Damit ist eine hohe Prozesssicherheit bei vergleichsweise niedrigen Investitionskosten garantiert. Durch die leichte Materialentnahme über das Kassettenregal erfolgt eine Reduzierung von Materialschäden und ein schneller Materialwechsel ist jederzeit möglich.

Das BÖCKELT TOWER® Langgutregal ermöglicht die effiziente Lagerung und Bereitstellung von stabförmigem Material. Mit seiner modularen und kompakten Bauweise ist das Langgutlager ideal für lange Profile und Rohre. Verschiedene Grundsysteme können mit unterschiedlichen Körben kombiniert werden.
Die Nutzlast liegt bei bis zu zwei Tonnen pro Korb/Kassette. Um die entsprechenden Materialien im BÖCKELT TOWER® Langgutlager-System passend für jede Produktion zu lagern und sicheren sowie komfortablen Zugriff zu gewährleisten, ist das Langgutlager mit leichtgängig verschiebbaren Körben ausgestattet. Die Körbe/Kassetten sind in unterschiedlichen Ausführungen erhältlich und lassen sich zudem auch kombinieren, sodass jedes Unternehmen sein BÖCKELT TOWER® Langgutlager individuell konfigurieren kann.

Hohe Lagerkapazität bei gleichzeitiger Steigerung der Maschinenauslastung.

Der BÖCKELT TOWER® Wechselturm ist ein modular aufgebautes Lagersystem basierend auf einem Schubladenregal, mit optional aufgesetztem Kassettenregal und zusätzlichem Schwenkkran mit Kettenzug und Vakuumhebegerät.

Produktivität steigern und Maschinenlaufzeit clever optimieren. Die smarte Böckelt-Lösung: Von der Planung über die Produktion bis hin zur Installation inklusive Lagerverwaltungssystem bieten wir ganzheitliche und individuell auf Ihre Anforderungen zugeschnittene Lager- und Logistiksysteme.

CLEVERE VERWALTUNGSSOFTWARE BIETET EINE STÄNDIGE MATERIALÜBERSICHT

Der BÖCKELT TOWER® ist die smarte Blechlager-Lösung: Von der Planung über die Produktion bis hin zur Installation inklusive Lagerverwaltungssystem bieten wir ganzheitliche und individuell auf Ihre Anforderungen zugeschnittene Lager- und Logistiksysteme zur Optimierung Ihrer Maschinenlaufzeit. Ausgestattet mit der BÖCKELT TOWER® Verwaltungssoftware und Transpondersystem, entsteht ein intelligentes Lager- und Logistiksystem mit permanenter Übersicht über die Lagerbestände und deren Position. Der BÖCKELT TOWER® ist modular aufgebaut und wächst mit seinen Anforderungen. Gemeinsam mit starken Partnern werden die Systeme bei Bedarf bis hin zur Vollautomatisierung ausgebaut.

INTELLIGENTES TRANSPONDERSYSTEM REDUZIERT DIE MATERIALSUCHE ERHEBLICH

Der Einsatz des BÖCKELT TOWER® Transpondersystems reduziert die Zeiten für Materialsuche sowie Zugriff auf das Lagersystem auf ein Minimum. Durch die Zuordnung der Artikel, z.B. Bleche, Profile, Rohre, zu der verwendeten Kassette, wird die Position vollautomatisch erkannt und entsprechend im System geführt. In Kombination mit der Blechlager-Verwaltungssoftware hat Böckelt eine absolute smarte und optimale Lösung für die Artikel- bzw. Bestandspflege entwickelt. Die eingelagerten Blechpakete werden in der Verwaltungssoftware der verwendeten Kassette zugeordnet. Diese kann wahllos in einen freien Lagerplatz des BÖCKELT TOWER® eingelagert werden, die neue Position wird vom System automatisch gelesen. Somit wird eine dynamische Lagerhaltung ermöglicht.

Der Wechselturm und die Blechregale von BÖCKELT TOWER® lassen sich dank ihrer modularen Bauweise jederzeit erweitern und flexibel an Ihre individuellen Anforderungen anpassen. Eingesetzt zur Lagerung von Blechtafeln, Rohren und Langgütern bieten die Kassetten- und Schubladenregale dabei eine enorme Lagerkapazität. Dank praktischen Erweiterungen wie einem integrierten Schwenkkran und Vakuumheber lassen sich Lasermaschinen, Portalschneidanlagen, Stanzen und Scheren äußerst bequem und ohne großen Zeitverlust beschicken. Die eigene Verwaltungssoftware sowie das Transpondersystem bieten Ihnen zudem eine permanente Übersicht über Ihre aktuellen Lagerbestände und deren Position, sodass lästige Materialsuchen sich erübrigen.

The BÖCKELT TOWER has a modular design and grows with your requirements. In this flyer you can find out more about our various shelving systems. Together with strong partners, our systems can be extended to full automation if required.

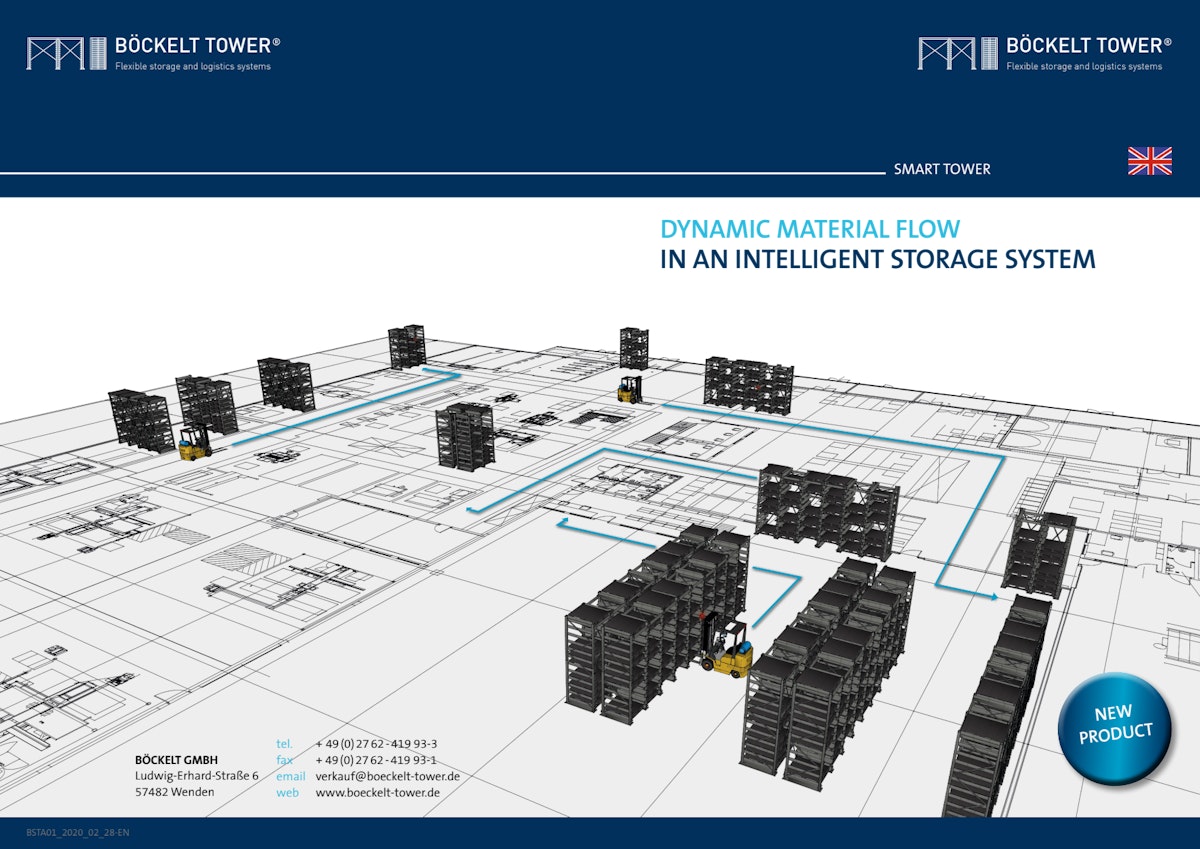

In this flyer you can find out how you can optimise your warehouse management and material flow with our dynamic storage systems.

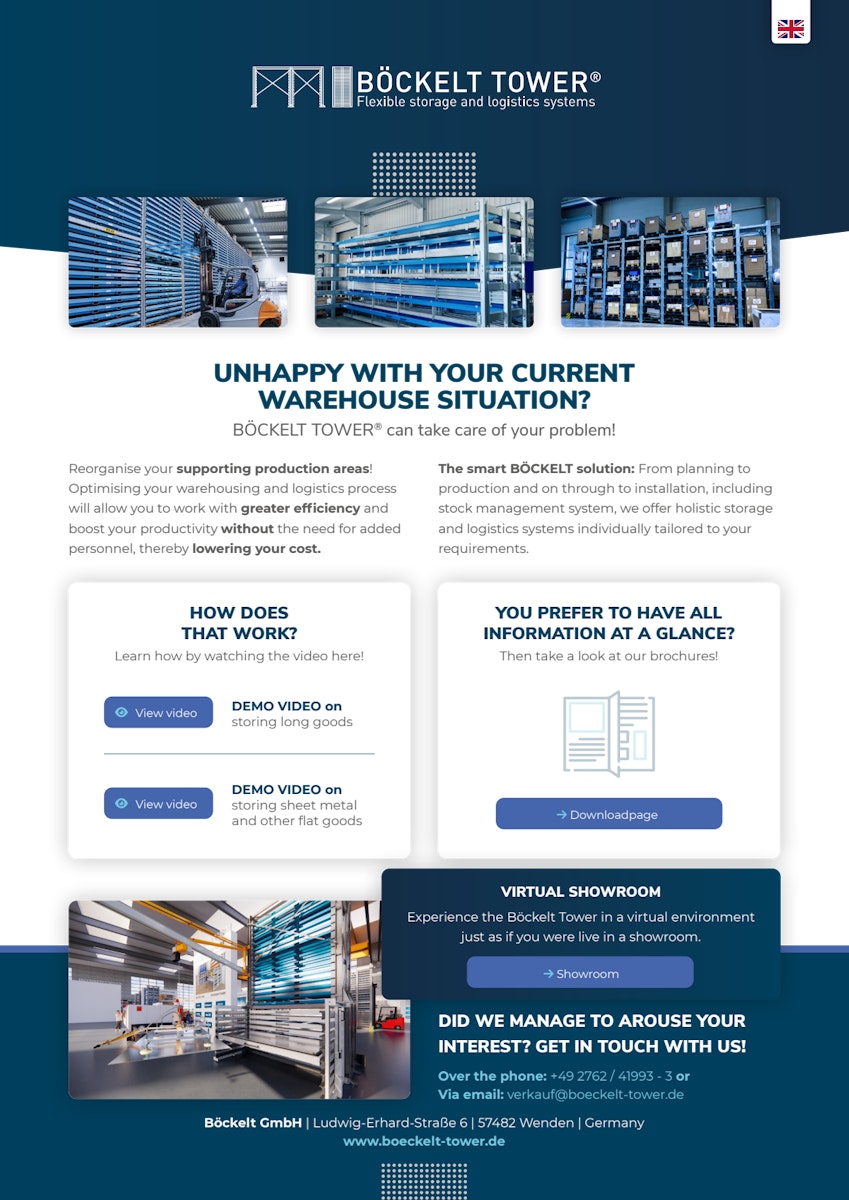

Reorganise your supporting production areas!
Optimising your warehousing and logistics process
will allow you to work with greater efficiency and
boost your productivity without the need for added
personnel, thereby lowering your cost.

De BÖCKELT TOWER is modulair opgebouwd en
groeit met uw eisen mee. Samen met sterke partners worden de systemen indien nodig uitgebreid
tot aan volledige automatisering aan toe.

BÖCKELT TOWER – это модульная система с возможностью расширения согласно вашим потребностям. Благодаря сотрудничеству с профессиональными партнерами системы могут быть при необходимости полностью автоматизированы.

La BÖCKELT TOWER® presenta una struttura modulare e cresce con le Vostre esigenze. Insieme a partner forti, i sistemi – al bisogno – possono arrivare
alla completa automazione.

BÖCKELT TOWER® est un système à structure modulaire qui évolue au gré de vos besoins. En association
avec des partenaires solides, les systèmes peuvent être aménagés, jusqu’à une automatisation complète
en cas de besoin.

Blechlager BÖCKELT TOWER®
