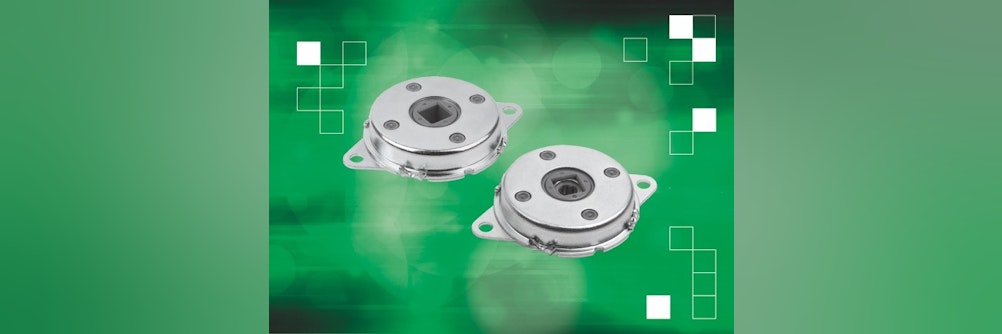

Sinnvoll ist das zum Beispiel bei kleineren Hauben, Fächern und Schubladen. Die Rotationsdämpfer verringern einerseits den Verschleiß und erhöhen andererseits die Wertigkeit der Bauteile. Deshalb kommen die Komponenten nicht nur im Maschinen- und Anlagenbau, sondern auch in der Möbelindustrie zum Einsatz. Rotationsdämpfer bewähren sich aber auch in Linearschlitten, Pneumatikzylindern und in Förderanlagen.

Der Außenkörper der Rotationsdämpfer von norelem besteht aus verzinktem Stahl, der Aufnahmeschaft ist aus Kunststoff gefertigt. Die Normteile sind in zwei verschiedenen Formen erhältlich: Bei Form A ist der Aufnahmeschaft rund, es kann zwischen einer rechtsdrehenden oder linksdrehenden Dämpfung gewählt werden. Bei Form B ist der Aufnahmeschaft rechteckig, der Rotationsdämpfer bremst die Bewegung in beide Richtungen. Wenn bei einer einseitigen Dämpfung zwei Rotationsdämpfer zum Einsatz kommen sollen, muss sowohl ein linksdrehendes als auch ein rechtsdrehendes Modell eingebaut werden. Wenn zwei gleichdrehende Ausführungen eingebaut werden, hat man den Effekt eines beidseitigen Dämpfers.

Die Rotationsdämpfer sind in zwei verschiedenen Größen und mit Drehmomenten von 1 Nm bis 8 Nm verfügbar. Die maximale Drehzahl beträgt 50 U/min. Die maximale Zyklenrate liegt bei 12/min, wobei eine Zyklenrate jeweils einer 360° Drehung nach links und rechts entspricht.

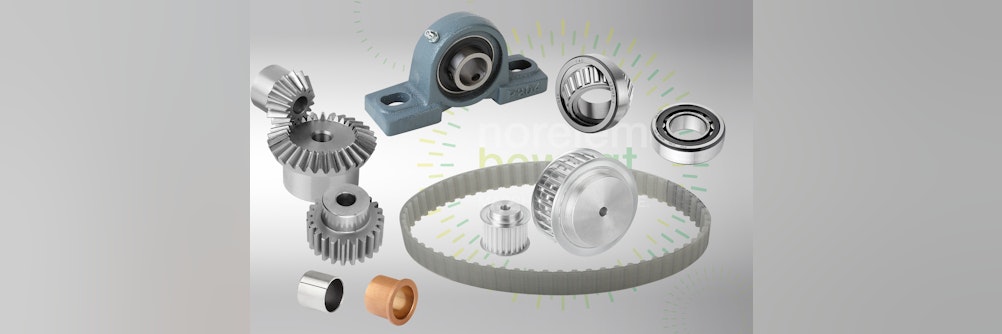

Seit führt norelem vielseitig einsetzbare Antriebskomponenten wie Zahnräder, Zahnriemen, Zahnscheiben und Spindeln im Programm. Mit einem breiten Sortiment an Lagergehäusen, Gleit-, Wälzlagern und Kupplungen ergänzt das Unternehmen den Bereich Antriebstechnik nun konsequent um die Produktgruppen Lagerung und Drehmomentübertragung und bietet seinen Kunden somit ein umfassendes Angebot aus einer Hand.

Intelligente Automatisierungstechnik macht Anlagen wirtschaftlich und die gefertigten Produkte konkurrenzfähig. Einen Beitrag dazu leisten Antriebselemente wie Zahnstangen-, Zahnriemen- oder Spindelantriebe, die für sich oder als Teil einer intelligenten Handhabungslösung für Bewegung und Materialfluss sorgen. Seit langem zählen bei norelem vielfältige Bau- und Normteile der Antriebstechnik zum Portfolio, jetzt kommen sinnvolle ergänzende Artikelgruppen hinzu.

Die angebotenen Lager und Lagergehäuse umfassen die im Maschinen- und Anlagenbau gebräuchlichen Typen: zylindrische Gleitlager aus Stahl mit PTFE-Gleitflächen sowie aus Sinterbronze; Rillenkugel-, Schrägkugel-, Zylinderrollen-, Kegelrollen- sowie Axial-Rillenkugellager mit Außenringen und Wälzlagern aus hochwertigem Wälzlagerstahl. Gehäuse für die Montage von Flanschmuttern, Fest- oder Loslagereinheiten zur Aufnahme, Lagerung und exakten Ausrichtung von Wellen oder Spindeln ergänzen das Produktspektrum. Sämtliche Modelle sind mit den gängigen Längen, Breiten und Durchmessern lieferbar.

norelem baut damit sein Angebot weiter aus, Maschinen- und Anlagenbauer erhalten Normteile und Komponenten aus dem Bereich Antriebstechnik aus einer Hand. Mit den flexiblen Bauteilen können sie individuelle Zuführ-, Materialfluss- oder Montageautomatisierungslösungen umsetzen. norelem sieht sich nicht nur als Teilelieferant, sondern vermehrt als System- und Lösungsanbieter in allen Sparten des Maschinen- und Anlagenbaus.

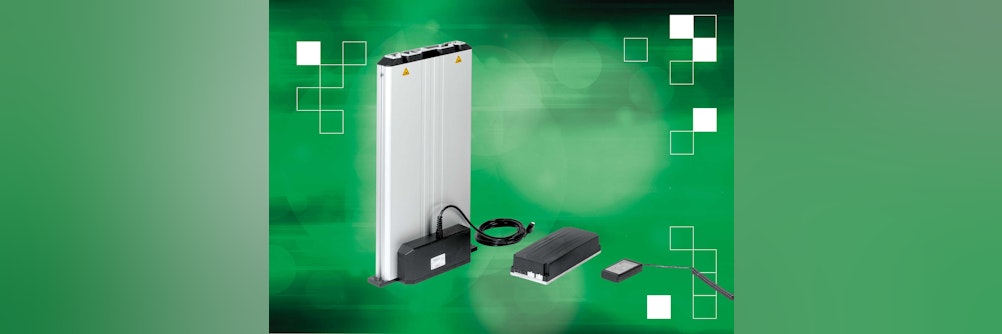

In die elektrisch betriebenen Hubsäulen aus Aluminium ist die Technik vollständig integriert. Die Systeme sind wartungsfrei und lassen sich nach dem Prinzip Plug & Work einfach und schnell sowohl in Betrieb nehmen als auch intuitiv bedienen.

Das Sortiment von norelem umfasst Ausführungen mit vier verschiedenen Hüben bis zu 500 mm, die mit einer Geschwindigkeit von bis zu 8 mm/s überbrückt werden können. Die Hubsäulen sind für Zug- und Druckbelastungen konzipiert und gewährleisten eine Selbsthemmung auch bei maximaler Belastung.

Mithilfe der ebenfalls bei norelem erhältlichen, passenden Steuerung lassen sich maximal zwei Hubsäulen betreiben, wobei bis zu zwei Steuerungen miteinander verbunden werden können – das macht es möglich, insgesamt vier Hubsäulen gleichzeitig und parallel zu verfahren. Die Steuerung überzeugt mit einer dynamischen Einschaltdauerberechnung und einem serienmäßigen Überlastungsschutz. Eine integrierte Kollisionserkennung (SPP – Smart Product Protection) optimiert die Prozesssicherheit. Visuelle Zustandsmeldung erfolgen über eine LED-Anzeige.

Die Steuerung wird über einen speziellen Handschalter bedient, der mit einem LCD-Display und sechs Funktionstasten ausgerüstet ist. Über dieses Gerät lassen sich Positionen der Hubsäulen abspeichern und einfach zwischen Benutzern wechseln. Nicht zuletzt können Anwender mit dem Handschalter Änderungen an der Steuerung vornehmen.

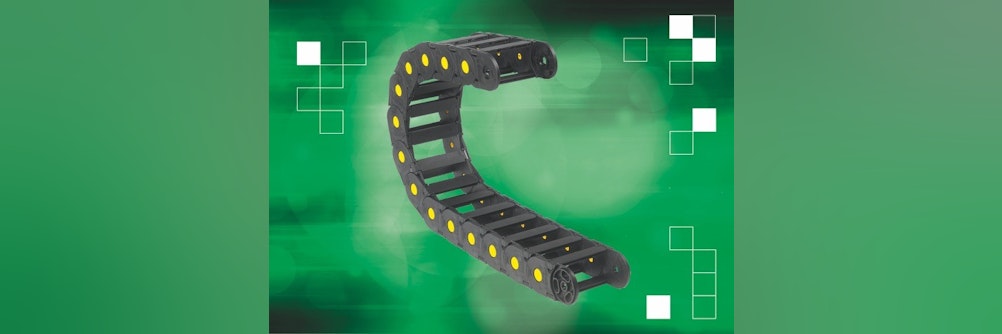

Bei den meisten Energieführungsketten von norelem lassen sich die Kettenglieder einzeln öffnen – die Belegung mit Leitungen und Schläuchen geht so einfach und schnell. Anwender können auch Kabel und Leitungen mit bereits montierten Steckern einfach einlegen. Werden mehrere Leitungen in der Energieführungskette verlegt, so lassen sich diese über Trennstege voneinander separieren. Passende Anschlusselemente sorgen für eine zuverlässige Befestigung der Energieketten an der jeweiligen Anlage. Zugentlastungen für die Leitungen und Schläuche sind ebenfalls erhältlich.

Im norelem-Vollsortiment finden sich Energieführungsketten mit Innenhöhen von 12 bis 45 mm, Innenbreiten bis zu 200 mm und verschiedenen Biegeradien. Die Nennlänge von 1.000 mm ist standardmäßig ab Lager verfügbar. Durch das Zusammenstecken einzelner Ketten lassen sich die Lösungen individuell verlängern.

Energieführungsketten werden oftmals auch als Energieketten oder Schleppketten bezeichnet. Sie dienen der Führung von Leitungen und Schläuchen überall dort, wo bewegte Maschinenteile mit Strom, Daten oder Flüssigkeiten versorgt werden müssen – zum Beispiel in CNC-Werkzeugmaschinen, Anlagen in der Verpackungsindustrie, Baumaschinen, Kranen oder Hochregallagersystemen. Die Energieführungskette schützt und führt die eingelegten Leitungen und Schläuche geradlinig und sauber.

Kettentriebe sind ein Klassiker der Antriebstechnik: Sie gewährleisten eine formschlüssige Kraftübertragung und konstante Übersetzungsverhältnisse. In den Systemen kommen hauptsächlich Rollenketten zum Einsatz, die bei norelem in vielfältigen Ausführungen erhältlich sind und somit für zahlreiche Anwendungen in Frage kommen.Um die Abnutzung der Rollenketten zu minimieren, bietet sich der Einsatz von Gleitschienen an. Sie stützen und führen die Rollenketten im Leertrum, reduzieren das Aufkommen von Schwingungen und Geräuschen und verlängern insgesamt die Lebensdauer der Anlage. Die Gleitleisten von norelem eignen sich für Rollenketten nach DIN ISO 606 und sind in vielen verschiedenen Größen und Ausführungen erhältlich. Sie werden aus Polyethylen in hochmolekularer Form gefertigt. Dieser Werkstoff überzeugt sowohl durch einen erweiterten Temperaturbereich von -200 °C bis +60 °C (kurzzeitig bis +80 °C) als auch durch selbstschmierende Eigenschaften – die Gleitschienen sind somit wartungsfrei. Darüber hinaus sind sie gegen die meisten Säuren und andere chemischen Substanzen beständig.

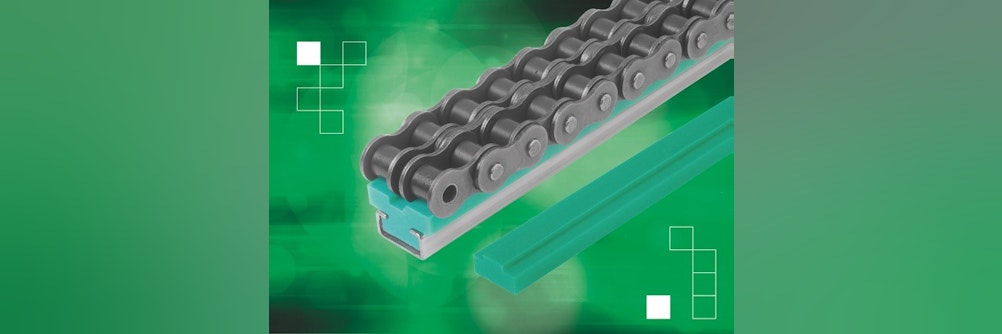

Anwender können die Gleitschienen – die bei norelem in Fixlängen von 2000 mm erhältlich sind – über Gewinde- oder Senkbohrungen an der Anlage befestigen.

Ergänzend führt norelem C-Profile aus Stahl und Edelstahl, die an der Anlage verschraubt oder verschweißt werden können. Gleitleisten mit eingearbeiteten Führungsrillen lassen sich anschließend in die C-Profile einschieben und sind somit vor Querkräften und Torsion geschützt. Weil sich die Gleitschienen lose in den C-Profilen bewegen, können sie sich bei Temperaturschwankungen frei ausdehnen.

Kühlmittelschläuche von norelem sind extrem vielseitig, flexibel und robust.

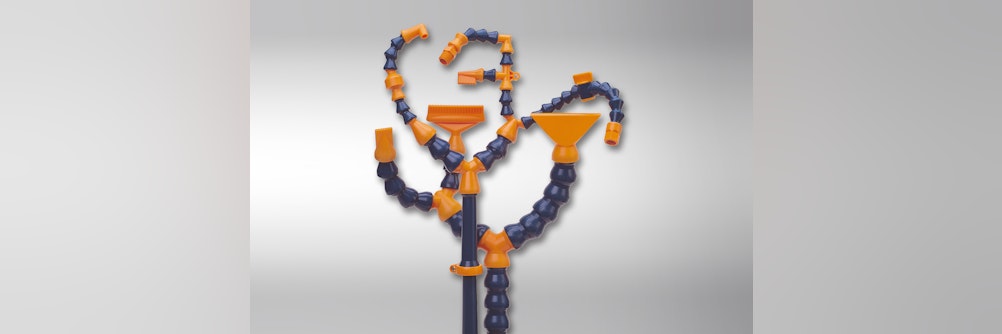

Das aus einzelnen beweglichen Kunststoff-Standardelementen und zahlreichen Zubehörteilen bestehende Gelenkschlauchsystem von norelem ist vielseitig einsetzbar: Zur Kühlmittelführung findet es ebenso Verwendung wie als System zum Ausblasen von Werkstücken oder zum Absaugen von Flüssigkeiten, Rauch oder Gasen in vielen Bereichen der Fertigung und Montage. Das flexible und chemikalienresistente Schlauchsystem von norelem lässt sich einfach und mit wenigen Handgriffen an jede Situation anpassen.

Ob beim Bohren, Drehen, Fräsen, Schleifen, Schneiden oder Erodieren: Das gelenkige Kunststoff-Schlauchsystem sorgt dafür, dass über eine am Schlauchende montierte und auf den jeweiligen Prozess abgestimmte Düse Kühlmittel exakt und effizient an den Ort des Geschehens gelangt. Das aus ineinander gesteckten Kunststoffelementen bestehende Schlauchsystem von norelem lässt sich ganz nach Wunsch flexibel und einfach ausrichten.

Ein umfangreiches Sortiment aus Düsen, Saugapplikationen, Kupplungen, Winkelstücken, Verlängerungen und Anschlüssen mit Innen- und Außengewinde macht das Schlauchsystem von norelem für vielseitige Zwecke tauglich. Als Absaugsystem entzieht es Flüssigkeiten jeglicher Art, saugt Rauch und Gase oder auch Späne ab. In Druckereibetrieben strömt Druckluft durch die Kunststoffleitungen und vereinzelt gestapelte Papiere vor dem Einzug in die Druckmaschine. Gelegentlich kommt das zu stabilen Konstruktionen steckbare System sogar auch als Halteeinrichtung an Maschinen zum Einsatz und Fotografen dient es schon mal als leichtes und biegsames Kamera-Tripod.

Das aus hochwertigem Azetal-Copolymer bestehende Schlauchsystem von norelem ist absolut dicht und zudem gegen die meisten Chemikalien und Lösungsmittel resistent. Es ist weder elektrisch leitend noch kann es anfangen zu rosten. Die in den Durchlassgrößen ¼ und ½ Zoll lieferbaren Gelenkschläuche von norelem sind bis zu einem Betriebsdruck von 4 bar positionsstabil und lassen Durchflussmengen bis zu 1. l/m zu.

Die Gelenkschlauchsysteme von norelem sind für Temperaturen von °C bis zu °C geeignet und in den Farben blau und schwarz, die Zubehörteile der Kühlmittelschläuche in orange erhältlich.

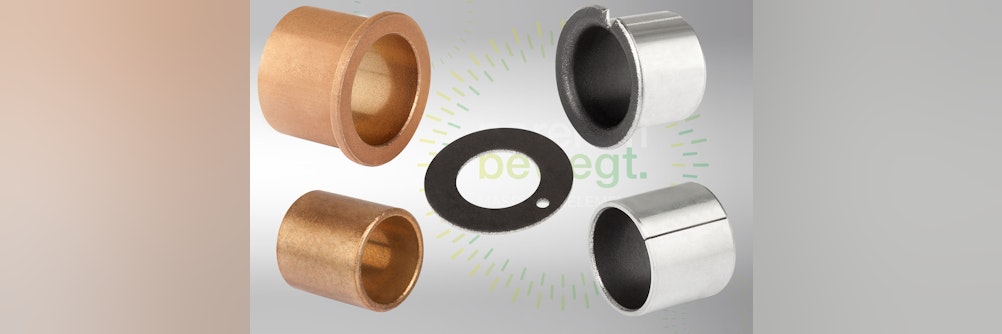

Die einbaufertigen Gleitlager aus einem Stahl-Bronze-Kunststoff-Verbund oder aus reiner Sinterbronze sind selbstschmierend und damit wartungsfrei. Sie sind sowohl bei Trockenlauf- als auch bei geschmierten Anwendungen in weiten Bereichen des Elektrogeräte-, Maschinen- und Anlagenbaus im Einsatz. Die Gleitlager besitzen eine hohe chemische Resistenz und erfüllen die RoHS-Richtlinie der EU. Sie laufen leise und sind je nach Ausführung vergleichsweise schmutzunempfindlich und resistent gegenüber den meisten chemischen Substanzen. Selbst Stöße und Erschütterungen können ihnen kaum etwas anhaben. Bei norelem sind sie als Buchsen und Bundbuchsen mit einem Innendurchmesser von 3 – mm sowie als Anlaufscheiben direkt ab Lager erhältlich.

Die gerollten Verbundgleitlager aus Stahl und Sinterbronze eignen sich insbesondere für den Trockenlauf. Mit einer Kupfer-Zinn-Auflage ist das Trägerblech vor Korrosion geschützt, innen sorgt Sinterbronze in Kombination mit einer Schicht aus eingelagertem PTFE und Gleitzusätzen für reibungsfreie Drehung. Gleitlager aus stabiler Sinterbronze können hohe Belastungen aufnehmen und kommen mit schmutzigen Produktionsumgebungen in der Regel besser zurecht als Wälzlager.

Die Materialkombination gewährleistet optimale und praktisch verschleißfreie Gleiteigenschaften bei höchster Trag- und Wärmeleitfähigkeit. Sie vermeidet ein Fließen der Gleitzusatzwerkstoffe selbst bei hohen Lagerbelastungen. Verbundgleitlager eignen sich auch für geschmierte Anwendungen sowie für Rotations- und Oszillationsbewegungen. Die Gleitlager haben keinen Stick-Slip-Effekt und nehmen kaum Wasser auf.

Gleitlager aus Sinterbronze sind ölgetränkt und selbstschmierend: Aus ihrem aufnahmefähigen Kapillarsystem geben sie Öl an die sich drehende Welle ab, das bei Stillstand wieder vom Gleitlager aufgesogen wird. Unter gängigen Betriebsbedingungen ist eine Zusatzschmierung somit nicht erforderlich. Aufgrund ihrer Fähigkeit Öl zu speichern eignen sich Gleitlager aus Sinterbronze insbesondere für Dauerläufer wie Elektromotoren, Ventilatoren und Haushaltsgeräte. Die Montage der kostengünstigen Gleitlager ist einfach und erfolgt mit Hilfe eines passenden Einpressdorns.

Seit einigen Jahren führt norelem vielseitige Antriebskomponenten wie Zahnräder, Zahnriemen, Zahnscheiben und Spindeln im Programm. Mit einem breiten Sortiment an Lagergehäusen, Gleit-, Wälzlagern sowie Kupplungen hat das Unternehmen den Bereich Antriebstechnik konsequent ergänzt und bietet seinen Kunden nun ein umfassendes Angebot aus einer Hand.

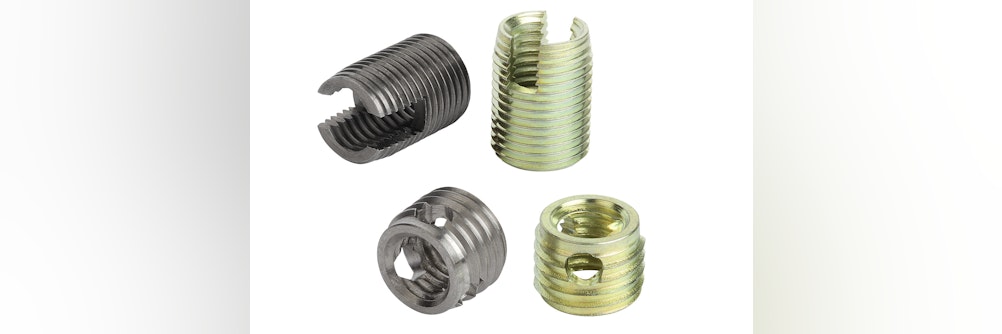

Beim Eindrehen in Leichtmetalle und Kunststoffe schneiden sie ihr eigenes Aufnahmegewinde. Sie stellen so eine feste Verbindung mit dem Grundwerkstoff her und schaffen damit die Voraussetzungen für belastbare Schraub- und Halteverbindungen mit hoher Auszugsfestigkeit. Selbstschneidende Gewindeeinsätze von norelem sind über vorgebohrte Aufnahmelöcher schnell und einfach montiert. Neben den klassischen Gewindeeinsätzen bietet norelem nun die selbstschneidenden Varianten mit Gewindegrößen von M3 bis M und in mehreren Längen an.

Wenn Verbindungen mit Werkstoffen wie beispielsweise Aluminium, Messing, Bronze, Gusseisen, Duro- und Thermoplaste hochgradig belastbar, ausreiß- und vibrationssicher sein sollen, sind selbstschneidende Gewindeeinsätze von norelem die richtige Wahl. Sie sorgen auch bei Materialien mit geringerer Härte und Scherfestigkeit für die notwendige Stabilität und erlauben verschleißfreies, mehrfaches Lösen und Anziehen von Schraubverbindungen. Selbstschneidende Gewindeeinsätze finden ein breites Einsatzfeld in der Metall- und Kunststoff verarbeitenden Industrie sowie im Handwerk.

Die aus einsatzgehärtetem Stahl (verzinkt, gelb passiviert, Chrom VI-frei) oder Edelstahl gefertigten Gewindeeinsätze stellen eine hohe Verpressung mit dem Aufnahmematerial her, in etwa vergleichbar mit der Funktion eines klassischen Dübels, sind korrosionsbeständig und leicht montierbar. ​Die gewählten engen Toleranzen sorgen für einen dauerhaften, erschütterungs- und vibrationsfesten Halt. Schraubverbindungen können nun ohne Stabilitätsverlust mehrfach gelöst und wieder angezogen werden.

Die konisch geformten Gewindeeinsätze mit Schneideschlitz verfügen grundsätzlich über den Effekt, sich beim Eindrehen an der Spitze etwas zu verengen – abhängig von der Dimensionierung der Vorbohrung und der Härte des Aufnahmematerials. In den meisten Fällen sind die Gewindeeinsätze mit Schneidschlitz die richtige Wahl. Beim Eintiefen in den Werkstoff verengt sich die konische Form an der Spitze geringfügig. Ein durchaus gewollter Effekt, denn je nach Dimensionierung der Vorbohrung und Härte des Aufnahmematerials sorgt dies für zusätzliche Stabilität und Ausreißfestigkeit.

Ist der damit verbundene Schraubensicherungseffekt nicht gewünscht, kommen die formstabilen Gewindeeinsätze mit Schneidbohrungen zum Einsatz: Diese eignen sich besonders für schwerer zerspanbare Werkstoffe. Mit ihren dickeren Wandungen und drei Schneidbohrungen bringen sie mehr Kraft beim Zerspanen auf. Zum Einbau der Gewindeeinsätze stehen für Kleinserien Handmontage-Werkzeuge, für Großserien Maschinen-Einbauwerkzeuge zur Verfügung.

Heberollen von norelem sind beweglich und bodenständig.

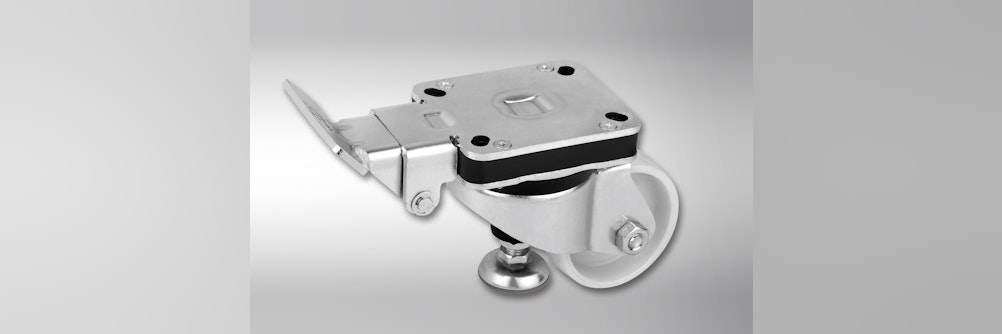

Die stabilen Heberollen von norelem machen mit wenigen Tritten selbst schwergewichtige Betriebs- oder Fertigungseinrichtungen beweglich oder verwandeln Transportgeräte in standhafte Arbeitsflächen. Die komfortablen und flexible Konzepte fördernden Mobilisierungselemente kommen sowohl in der Produktion, im Lager als auch im Büro- und Wohnbereich zum Einsatz.

Bei den einfach bedienbaren Heberollen von norelem schwenkt der Feststellhebel nicht mit der Rolle mit. Ein entschiedener Tritt genügt: Der kurze Betätigungsweg wandelt die Kraft effektiv in einen großen Stößelhub mit einer vergleichsweise hohen Aushubkraft von Millimeter um. Mit einer Tragfähigkeit von Kilogramm können die Heberollen von norelem selbst schwere Geräte oder Einrichtungselemente einfach anheben und sicher fixieren. Mobile Arbeitsplätze oder Transportfahrzeuge sind so standfest wie ihre radlosen Varianten, sobald der Hubmechanismus abgesenkt wird.

Der intelligente Aufbau der Heberollen mit ihrem durch den kugelgelagerten Drehkranz geführten gummibeschichteten Feststellfuß gewährleistet eine hohe Steifigkeit des Hebemechanismus und sorgt für hohe Standsicherheit und Tragfähigkeit. Der Stößelhub schafft ausreichend Bodenfreiheit, kleinere Unebenheiten gleicht der schwenkbar gelagerte Bodenteller aus. Mit ihrem geringen Rollwiderstand lassen sich die Rollen aus nahezu unverwüstlichem Polyamid und verschraubter Radachse leicht manövrieren. Dank ihrer kompakten Bauweise sind Heberollen von norelem auch bei eingeschränktem Einbauraum einsetzbar.

Die Gehäuse sind aus Stahlblech gefertigt, verzinkt und blau passiviert. Der Maschinenfuß ist ebenfalls verzinkt und mit grauer Gummiauflage versehen. Die Heberollen sind in zwei Grundgrößen mit Raddurchmesser und mm ab Werk lieferbar.

Diamant oder Polyurethan? Bei Pendelauflagen von norelem kommt es auf die Oberfläche an.

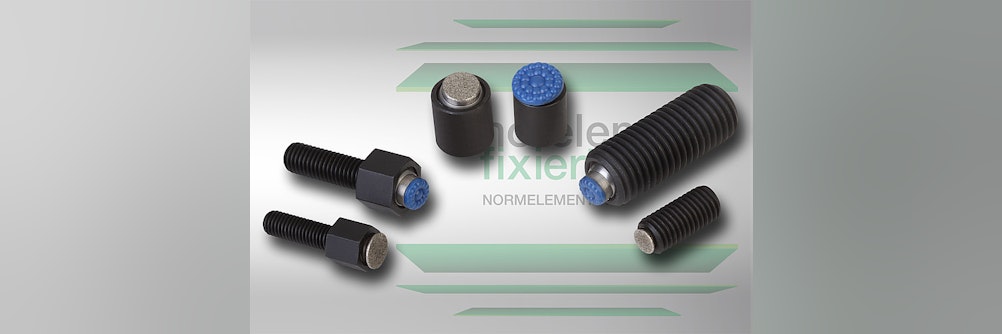

Pendelauflagen kommen als Anschläge, Auflagen und Druckstücke bevorzugt im Werkzeug- und Vorrichtungsbau zum Einsatz. Mit den in zahlreichen Größen, Varianten und unterschiedlichen Oberflächen erhältlichen Positionierungshilfen von norelem lassen sich unbearbeitete wie bearbeitete Werkstücke stützen und spannen. Je nach Aufgabe kommt es dabei manchmal auf die Wahl der richtigen Oberfläche an. norelem hat ab sofort Pendelauflagen mit Polyurethan- und Diamant-Oberflächen im Angebot.

Pendelauflagen von norelem sind so vielseitig wie ihre Einsatzgebiete. Weil die unterschiedlichen Anforderungen im Werkzeug- und Maschinenbau ganz spezielle Anforderungen an die Auflage- und Spannfläche stellen, hat norelem zwei neue Typen von Pendelauflagen im Programm.

Pendelauflagen mit abriebfester und nicht färbender Polyurethan-Oberfläche von norelem bieten einen bestmöglichen Schutz gegen die Beschädigung empfindlicher Flächen und erlauben hohe Haltekräfte. Die Polyurethan-Auflage ist dabei fest auf die Kugel vulkanisiert. Ihre perlenartige Struktur lässt die komprimierte Luft entweichen, es entsteht somit keine Saugwirkung zwischen Kontaktfläche und Pendelauflage.

Pendelauflagen mit abrasiver Diamant-Oberfläche von norelem kommen insbesondere bei der Aufnahme glatter oder rutschiger Objekte zum Einsatz. Der Diamant-Aufsatz ist fest mit der Kugel verschmolzen. Diese Pendelauflagen benötigen nur ein Minimum an Spanndruck, denn die feinen Diamant-Partikel übertragen hohe Haltekräfte auf sehr kleiner Fläche mit minimaler Beeinträchtigung der Objektoberflächen.

norelem bietet beide Typen mit fixen Auflageflächen, mit auswechselbaren Auflage-Einsätzen, in der Höhe verstellbar sowie Modelle mit Innensechskant. Die Pendelauflagen sind aus hochwertigem Stahl gefertigt und mit einem O-Ring ausgestattet. Der hält die Kugel sicher und verhindert das Eindringen von Schmutz und Fremdteilchen.

Pendelauflagen von norelem sind über den Web-Shop oder per Katalog in den gewohnten Abmessungen und Formen ab Lager erhältlich.

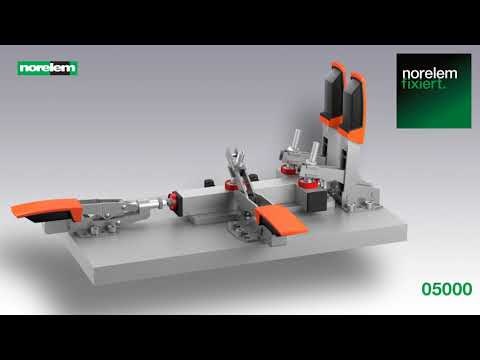

Neue Schnellspanner von norelem liegen besser in der Hand.

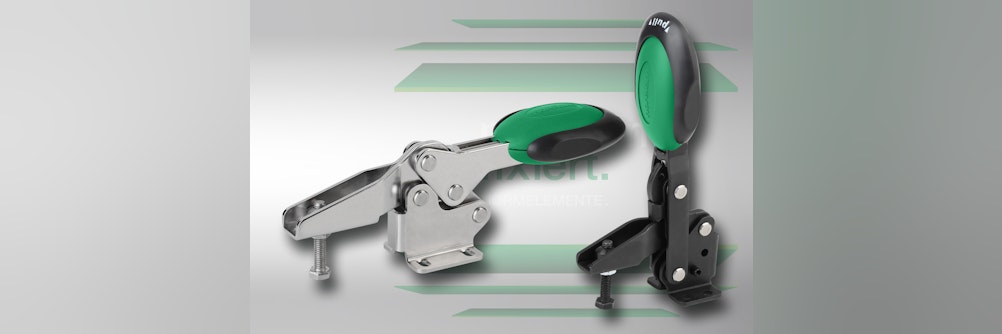

Bedienerfreundlich – Langlebig - Beständig: Das sind die Eigenschaften, die unsere neuen Schnellspanner auszeichnen. Schnellspanner dienen dem schnellen und zuverlässigen Fixieren von Bau- und Montageteilen. Die neue Generation von Schnellspannern mit ergonomisch geformtem Griff von norelem gestalten das Anbringen und Lösen jetzt noch einfacher und bequemer. Selbst mit Arbeitshandschuhen lassen sich die Spannwerkzeuge von norelem leicht bedienen. Sämtliche Modelle sind wahlweise in Stahl oder Edelstahl sowie mit innen liegender Sicherheitsverriegelung direkt ab Lager erhältlich.

Mit ihrem Kniehebelprinzip schaffen Schnellspanner im Werkzeug- und Maschinenbau auf einfache Weise und ohne großen Krafteinsatz stabile Verbindungen auf Zeit: Sie lassen sich ebenso schnell anbringen wie lösen und erlauben die völlige Freilegung und ungehinderte Entnahme des Werkstückes.

Schnellspanner mit ergonomisch geformtem Griff von norelem liegen jetzt noch besser in der Hand und sind dennoch zuverlässig und sicher bedienbar. Sie vermeiden Druckstellen und Schwielen an der Hand, der vergrößerte Freiraum zwischen Spannarm und Griff erhöht den Bedienkomfort und verhindert Quetschungen. Komfortabel ist auch die fixierte Kopfmutter, die das Anpassen der Fixierschraube noch einfacher macht.

Das innen liegende Verriegelungssystem ist eine komplette Neuentwicklung und bietet ein Plus an Sicherheit: Der Schnellspanner von norelem rastet mit einem hörbaren Klick ein und lässt sich durch einen leichten Zug am Griff entriegeln. Die neuen Spannwerkzeuge von norelem überstehen mühelos mehr als . Spannzyklen.

An den glatten Abschlüssen kann sich nichts verfangen, der Einsatz hochwertiger gehärteter Gelenkbuchsen vermeidet Riefenbildung an den Verbindungen. In Edelstahl-Ausführung oder wahlweise mit NITROX-Oberfläche sind die Schnellspanner von norelem extrem beständig und korrosionsfest. Werkzeuge mit reflexionsfreier NITROX- Oberfläche eignen sich zudem für den Einsatz in Kombination mit Lasertechnik.

Die Artikel umfassende neue Produktgruppe ist komplett ab Lager lieferbar, mit waagrechtem oder senkrechtem Fuß erhältlich, und mit ebenfalls bei norelem erhältlichem Zubehör den gestellten Aufgaben entsprechend leicht um- und aufrüstbar.
