Mehr, als nur ein Schrauber

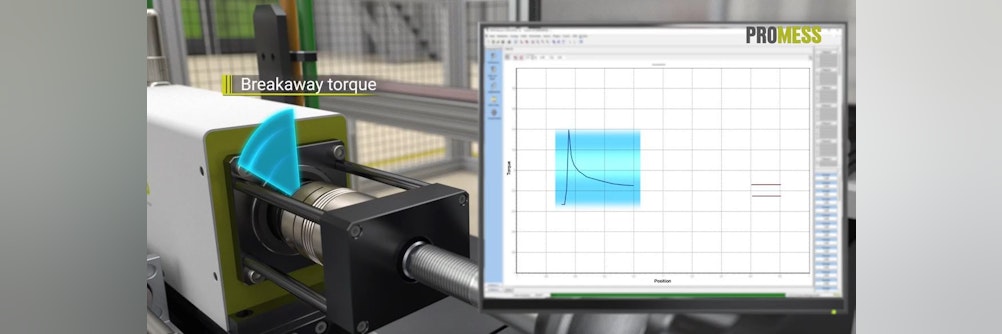

Mit den Einheiten werden Winkelpositionen präzise angesteuert, Lastmoment exakt aufgebracht und Prozessdaten einfach erfasst und überwacht. Für den Drehmomentbereich von 1,5 bis 200 Nm stehen dem Anwender sieben Baugrößen zur Verfügung. Das Messprinzip des UDM5 folgt nicht dem einer herkömmlichen Messwelle. Der intelligente Messaufbau ist vollständig entkoppelt zur Drehbewegung der Abtriebswelle und dadurch wesentlich resistenter gegenüber Störeinflüssen, z.B. durch äußere Wellenbelastungen. Das Resultat ist eine hohe Messgenauigkeit für Drehmoment und Winkel und damit eine höhere Produktqualität. Für die Wegmessung werden Encoder mit absoluter Positionsrückführung verwendet. Dies verringert den Aufwand des Kunden zur Ausrichtung seiner Werkzeuge durch externe Sensorik und reduziert Inbetriebnahmezeiten erheblich. Dazu trägt auch eine kundenspezifisch Abtriebswelle bei, die mit kundenspezifischer Werkzeugorientierung gefertigt werden kann. Gegenüber herkömmlichen Schraubern bieten die Drehmomentmodule einen hohen Sicherheitsfaktor, eine solide Mechanik und intelligente Softwarefunktionen für eine gleichbleibende Qualität Ihres Prozesses.Typische Anwendungen für die Universellen Drehmomentmodule sind das Messen von Losbrech-, Rast- oder Reibmomente von Wälzlagern unter definierter Vorspannung oder Funktionsprüfungen z.B. von Schaltern, Ventilen, Kugellagern oder Torsionsdämpfern. Auch die Integration in eine Montagelinie ist möglich, z.B., um einen Kalttest von Elektromotoren durchzuführen.

Die Universellen Drehmomentmodule werden standardmäßig mit dem digitalen Vorverstärker PDM-S von PROMESS und der Programmiersoftware V5 ausgeliefert. Die Software bietet mir ihrer modernen Datenbankstruktur alle Möglichkeiten zur Prozessdokumentation. Zur Analyse der Daten stehen optional standardisierte Schnittstellen zu QS-STAT und IPM zur Verfügung.
