Die vollautomatisierte Production Line in der Blechbearbeitung

"Über eine durchgehende Software-Architektur werden alle weiteren Prozessschritte der Blechbearbeitung nahtlos integrierbar."

Wie funktioniert Blechfertigung im Zeitalter von Automation und digitaler Vernetzung? Bystronic stellt mit der Production Line eine High-End-Lösung dazu vor. Die Production Line ist eine vollautomatisierte Fertigungslinie, in deren Zentrum ein Faserlaserschneidsystem arbeitet. In die bestehende Blechfertigung integriert wird die Production Line mit einem digitalen Shop Floor Control System. Dieses Leitsystem ermöglicht Anwendern den Aufbau einer Fertigungslandschaft um die Production Line herum, in der sämtliche Prozessschritte der Blechbearbeitung nahtlos eingebunden sind. Damit geht Bystronic den nächsten logischen Schritt in Richtung integrierte Automation und vernetzte Systemlösungen.

Verarbeiten kann die Production Line Blechteile in grossen Serien ebenso wie im kleinen Rahmen. Die integrierte Laserschneidtechnologie und Automation passen sich wechselnden Auftragslagen flexibel an und können darüber hinaus mit modularen Optionen individuell erweitert werden. Die Idee hinter diesem Fertigungskonzept ist es, Vielseitigkeit und Produktivität zu verbinden. Beides sind Ansprüche der industriellen Blechfertigung. Möglich wird diese Verknüpfung durch den modularen Aufbau der integrierten Systeme und der Software, die alle Prozessschritte digital vernetzt.

10 Kilowatt-Faserlaser beschleunigt den Workflow

Das Herzstück der Production Line ist der Faserlaser ByStar Fiber 3015. Angetrieben von einem 10 Kilowatt starken Aggregat entsteht hier die Geschwindigkeit des gesamten Fertigungsprozesses. Im Inneren der ByStar Fiber steckt eine patentierte Faserlaseroptik. Ein von Bystronic entwickelter Schneidkopf, der je nach Blechdicke und Material den Fokuspunkt des Laserstrahls exakt anpasst. So erzielt das Faserlaserschneidsystem in wechselnden Blechdicken und Schneidmaterialien stets die optimale Bearbeitungsqualität. Die ByStar Fiber bearbeitet in der Production Line Stahl, Edelstahl, Aluminium bis hin zu Buntmetallen wie Kupfer und Messing in Blechstärken von 0,8 bis 25 Millimetern.

Flexible Automation dirigiert den Materialfluss

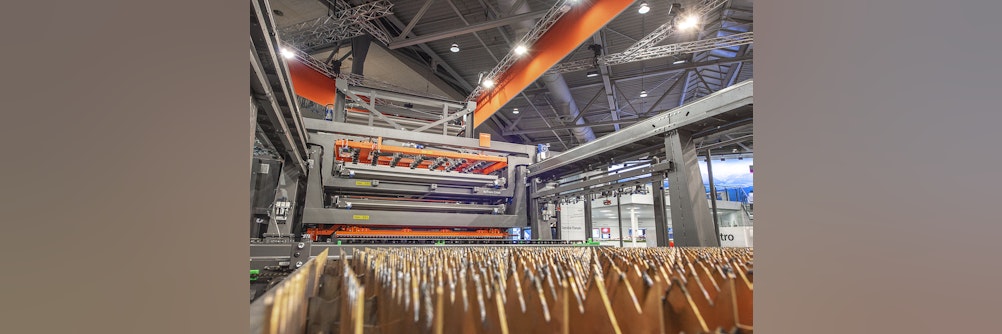

Direkt verbunden mit dem Faserlaser ist die Be- und Entladeautomation ByTrans Cross. Die Aufgabe der Automationseinheit ist es, den schnellen Faserlaser mit der entsprechenden Materialan- und abfuhr zu versorgen. Dazu führt ByTrans Cross die nötigen Rohbleche heran und räumt den Wechseltisch des Faserlasers nach dem Schneiden wieder ab. Angebunden ist ByTrans Cross dazu an ein Materiallager. Hier liegen alle für die Schneidaufträge benötigten Rohbleche bereit. Auch das Rücklagern fertiger Schneidteile und Restbleche übernimmt das Materiallager.

Um das Abräumen der Laserschneidanlage noch flexibler zu gestalten, erweitert Bystronic die Entladefunktion von ByTrans Cross durch das Modul BySort. So entsteht die Möglichkeit, fertige Teile auf zusätzlichen Abladepositionen neben der Laserschneidanlage zu platzieren. Das unterstützt zum Beispiel die Bearbeitung grosser Serien, bei denen einzelne Schneidteile gesondert nach Aufträgen ausserhalb des Materiallagers absortiert werden sollen. BySort stapelt dabei auf Materialwagen, Paletten, Förderbänder oder gar autonome Transportfahrzeuge ab, je nach Anforderung der Fertigungslandschaft.

Showcase zu neuen Vorbearbeitungslösungen

Wie die Production Line in naher Zukunft mit Prozessen zur Vorbearbeitung von Schneidteilen sinnvoll erweitert werden kann, präsentierte Bystronic an der EuroBLECH exklusiv mit einem Showcase. Das zusätzlich integrierte System ByFlex versieht Blechteile vor dem Laserschneiden mit Bohrungen inklusive Entgraten, Gewindebohrungen und wenn gefordert auch mit Senkungen. Durch die Integration dieser Lösung, noch vor dem eigentlichen Laserschneiden, können Anwender Prozessnebenzeiten innerhalb der Production Line optimal nutzen.

Leitsystem steuert die vernetzte Fertigung

Angesichts der wachsenden Vernetzung und Automation stehen Blechfertiger vor der Frage: Wie steuert und überwacht man zukünftig komplexe Fertigungslandschaften, in denen automatisierte Produktionslinien wie die Production Line und einzelne Maschinensysteme miteinander vernetzt sind? Mit dem Shop Floor Control System stellte Bystronic auf der EuroBLECH dazu eine neu entwickelte Software-Architektur als Showcase vor.

Das Shop Floor Control System übernimmt im Verbund von Blechbearbeitungsstationen die zentrale Kontrollfunktion und unterstützt Anwender dabei, stets einen optimalen Fertigungsfluss aufrecht zu erhalten, in dem geplante Produktionszeiten und Lieferfristen zuverlässig eingehalten werden. Laserschneidanlagen, Biegemaschinen, Automationslösungen, eingebundene Robotik und Maschinen von Fremdanbietern – all das muss in einer vernetzten Fertigung aufeinander abgestimmt sein. Nur so durchlaufen Fertigungsaufträge in einer komplexen Produktion jeden Prozessschritt störungsfrei.

Im Shop Floor Control System informiert jedes eingebundene System in Echtzeit über den aktuellen Auftragsstatus, über nötige Wartungsmassnahmen und Updates oder über auftretende Störungen. Visualisiert werden können all diese Informationen auf einem Leitstand. Hier sieht das Produktionsmanagement auf Screens jederzeit, ob alle eingebundenen Systeme im grünen Bereich laufen und ob Warnungen auftauchen, auf die dann schnell reagiert werden kann.
